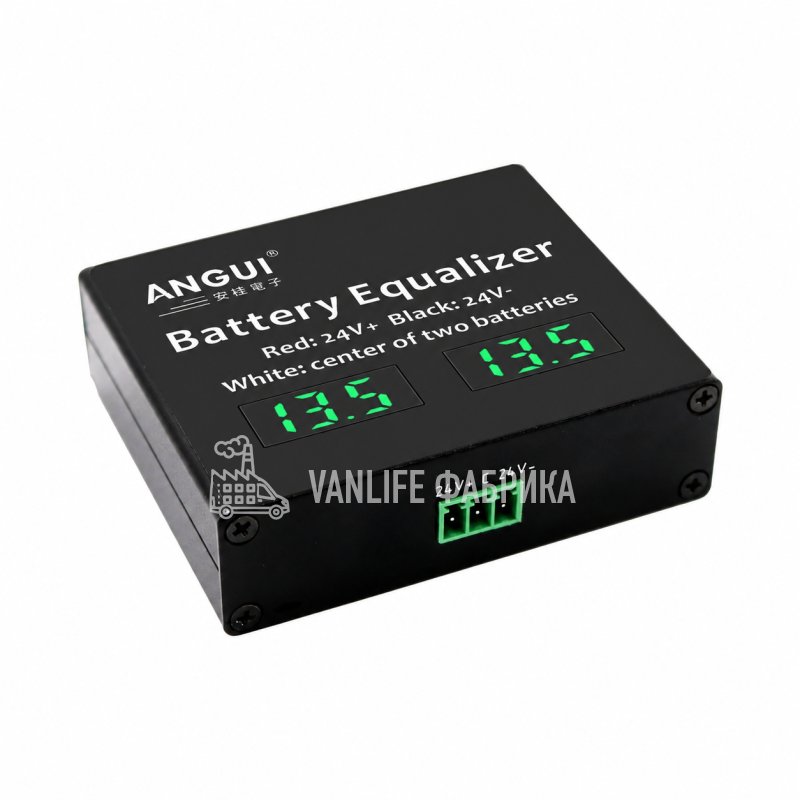

ANGUI KBA052S — балансир двух аккумуляторов 12 В
Активный балансир для двух последовательно соединённых АКБ 12 В в системе 24 В. Выравнивает напряжения между аккумуляторами, а два цифровых индикатора позволяют видеть напряжение каждого из них отдельно.
⚖️ Выравнивание напряжений между АКБ
При последовательном соединении общий ток проходит через оба аккумулятора, но их напряжения могут расходиться. KBA052S перераспределяет энергию между ними, уменьшая этот дисбаланс.
Максимальный ток балансировки — 5 А. Это ток выравнивания между батареями, а не допустимый ток нагрузки или зарядного устройства. Балансир не увеличивает ёмкость АКБ и не восстанавливает неисправный аккумулятор.
🖥️ Два индикатора напряжения

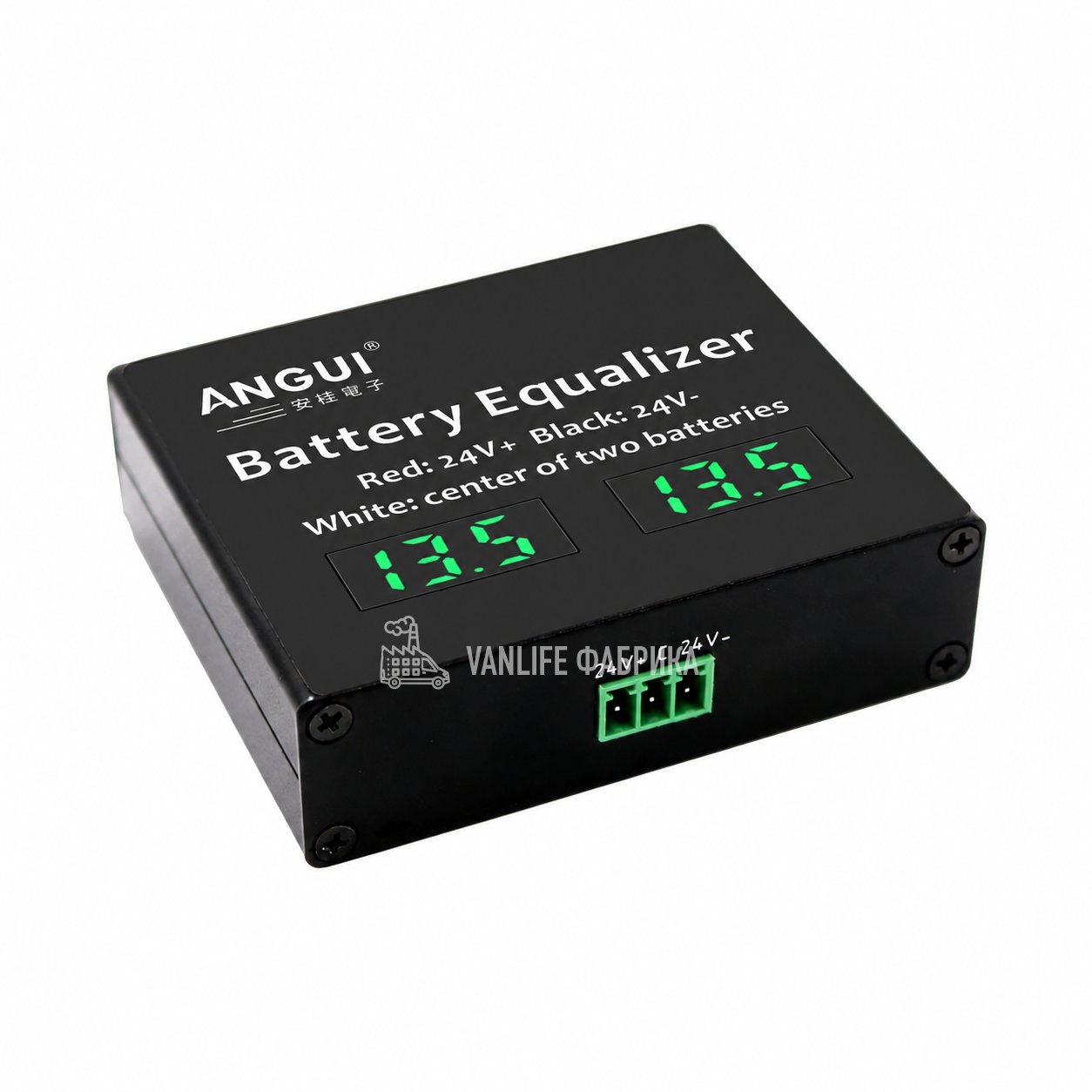

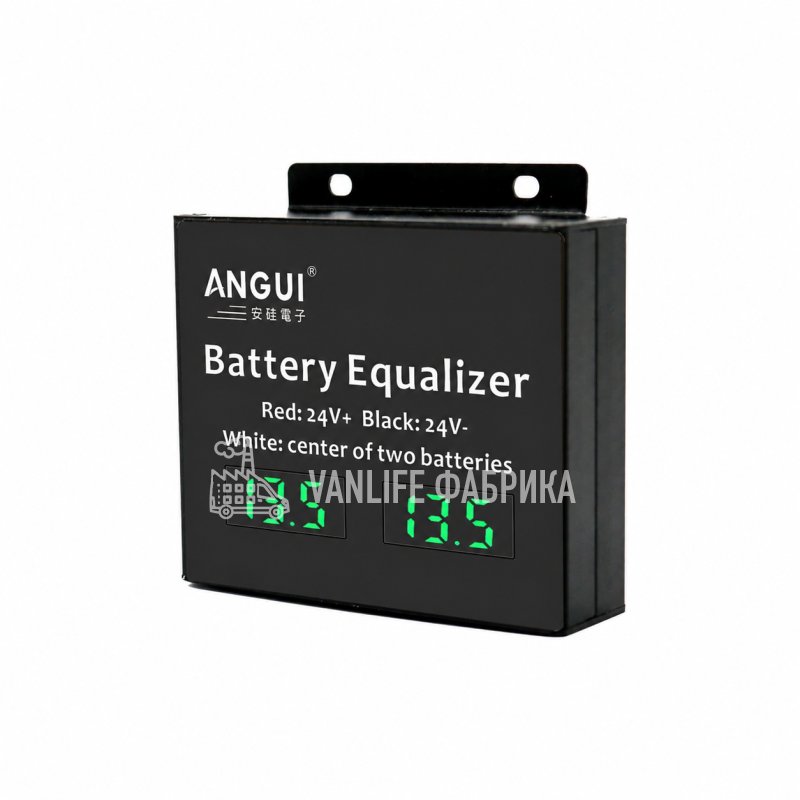

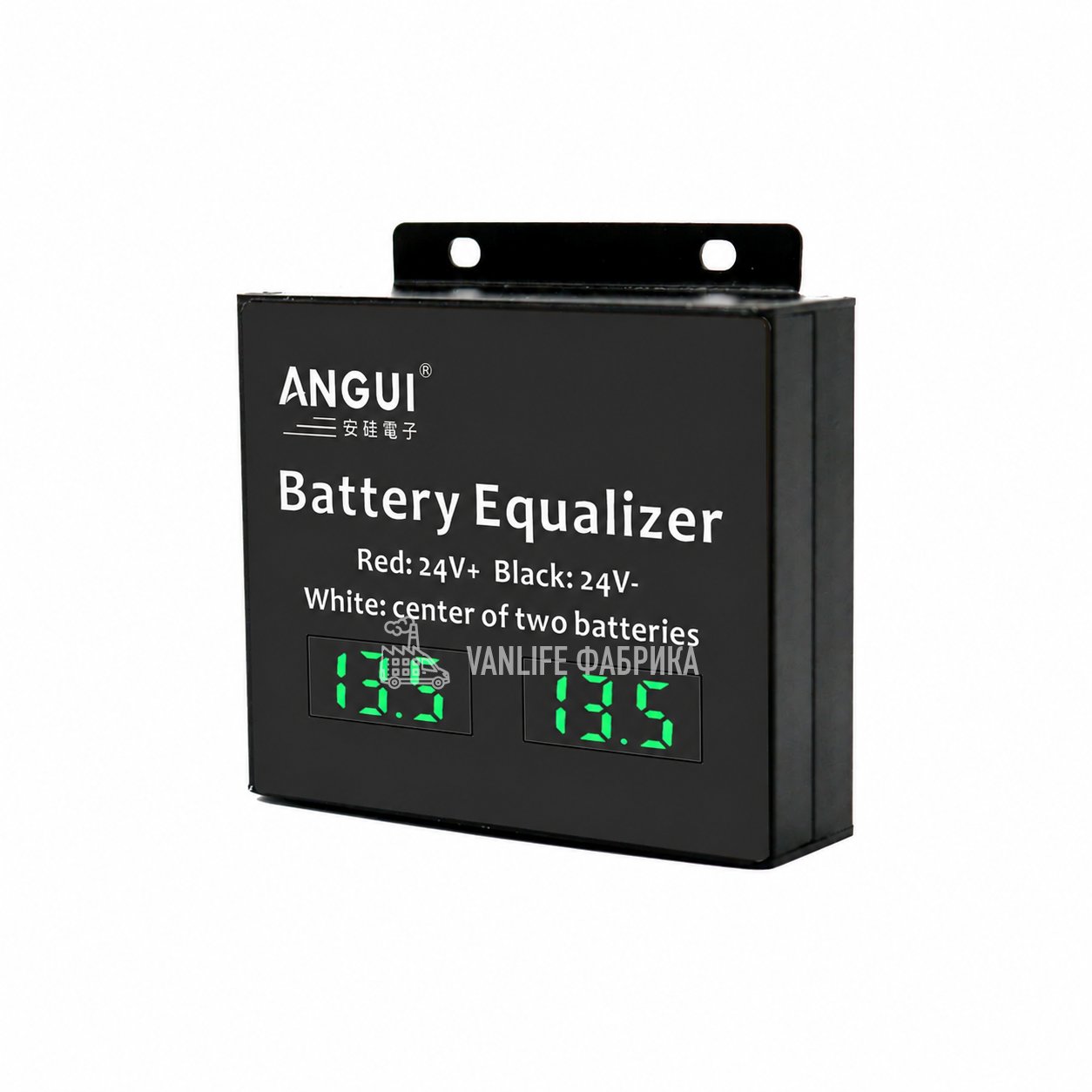

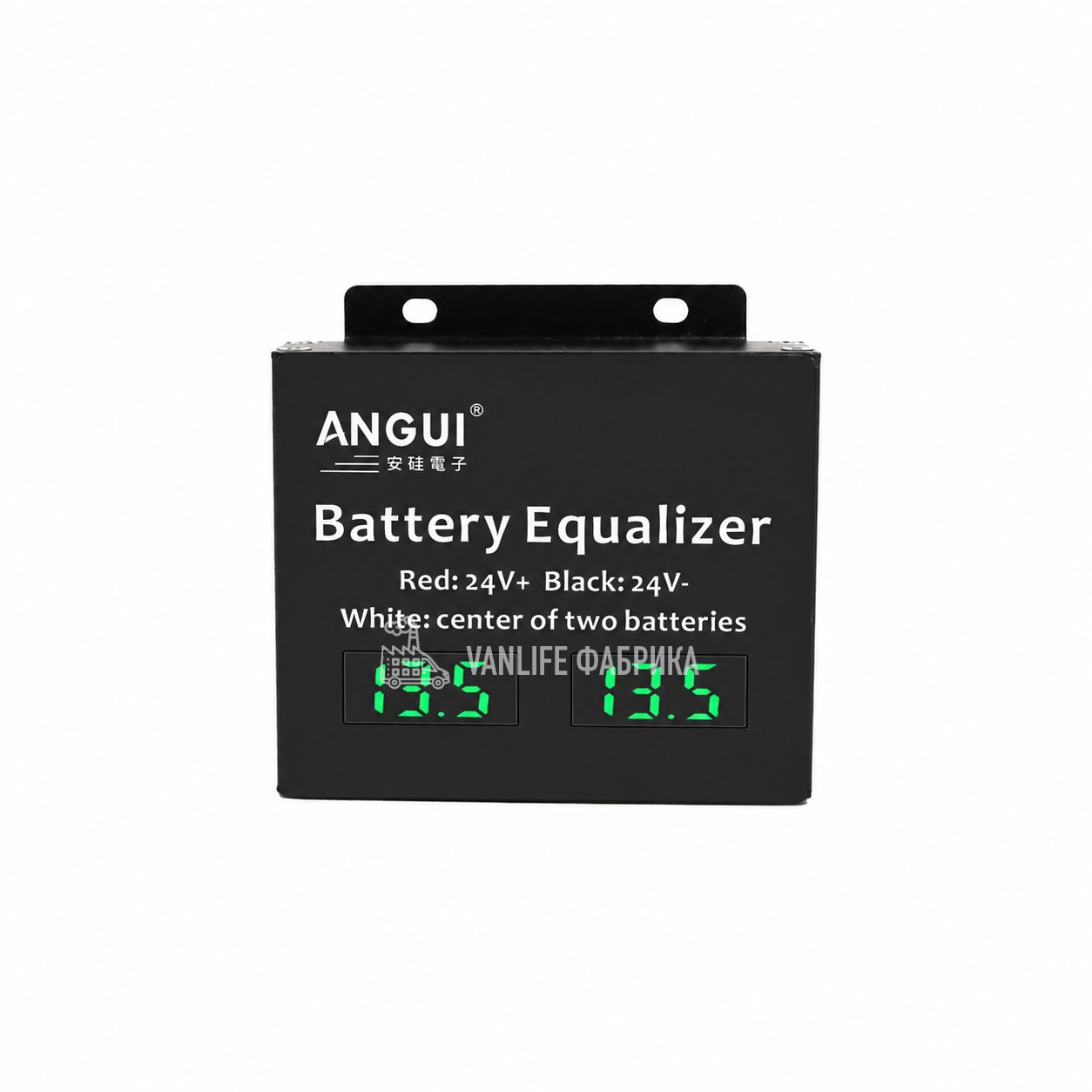

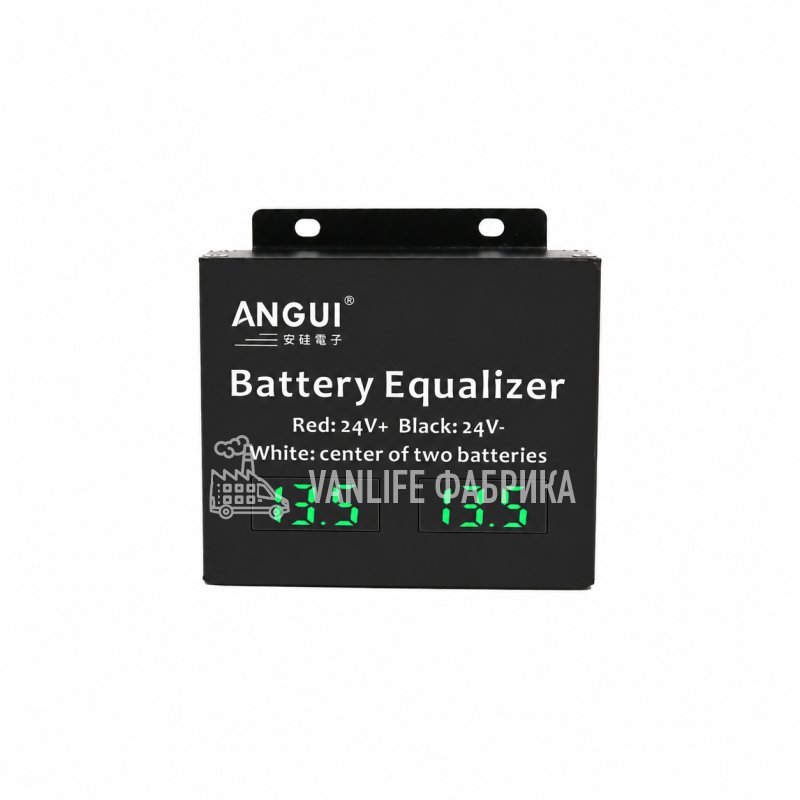

На передней панели расположены два цифровых индикатора с зелёными цифрами. Они показывают напряжение каждого аккумулятора, поэтому разницу между АКБ можно заметить без отдельного измерения мультиметром. Процент заряда и остаточная ёмкость на этих индикаторах не отображаются.
🔋 Для системы из двух АКБ
Балансир работает между готовыми аккумуляторами 12 В, в том числе LiFePO4. Для последовательной сборки используйте совместимые АКБ, производитель которых разрешает такое соединение. Устройство не заменяет BMS и балансировку отдельных ячеек внутри каждого аккумулятора.
🔌 Подключение к трём точкам

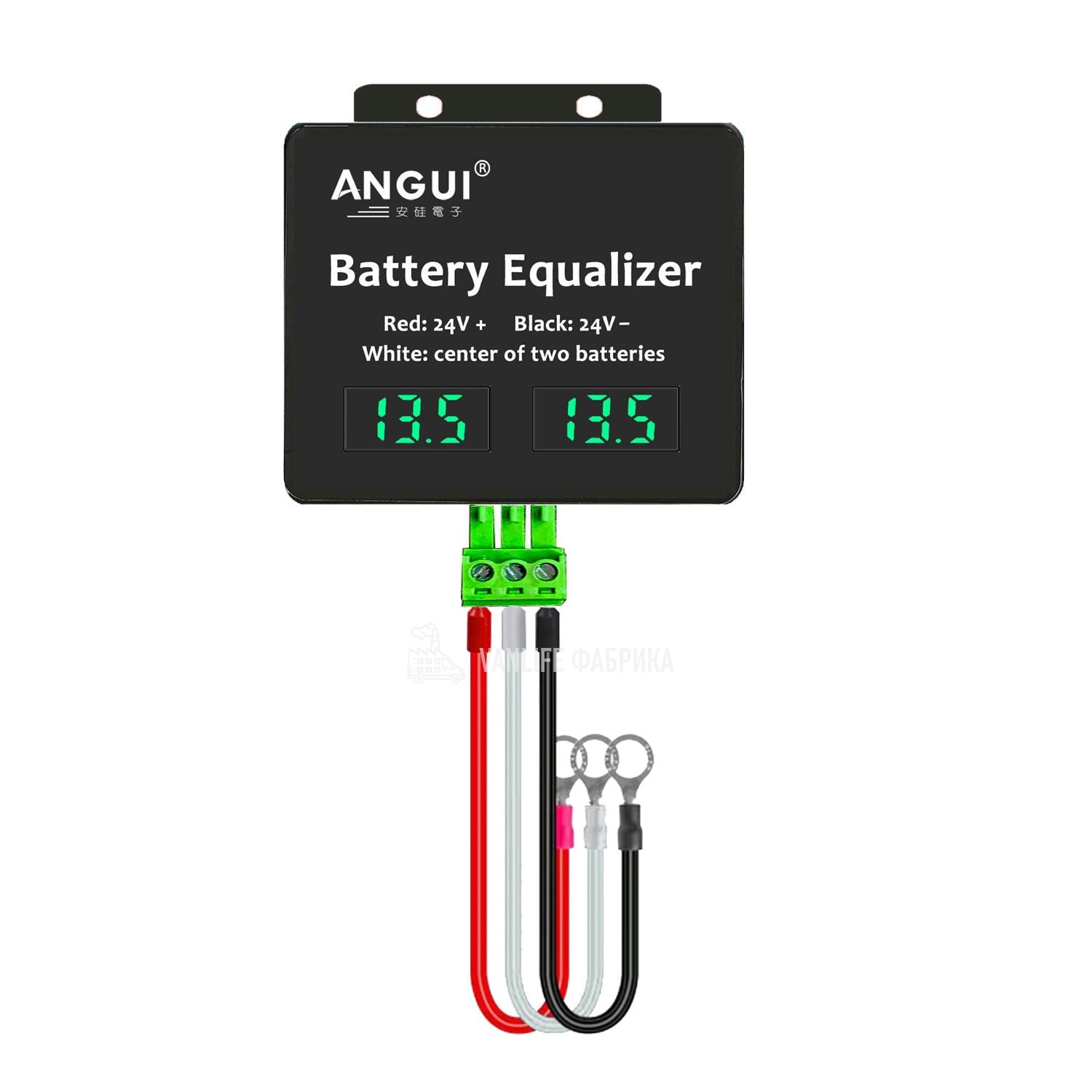

Балансир подключается к общему плюсу, средней точке и общему минусу последовательной сборки. Назначение контактов нанесено на корпус:
| Контакт | Точка подключения |
|---|---|
| 24V+ | Общий плюс системы 24 В |
| C | Соединение плюса первого АКБ с минусом второго |
| 24V− | Общий минус системы 24 В |
Перед подключением проверьте полярность и напряжения мультиметром; ориентируйтесь на маркировку контактов. Силовая нагрузка подключается к аккумуляторной сборке, а не через балансир.
🏠 Применение
Подходит для аккумуляторных сборок 24 В в резервных и автономных системах питания, автодомах и солнечных установках. В солнечной системе отвечает за баланс двух АКБ; солнечные панели подключаются через отдельный контроллер заряда.
🛠️ Корпус и установка
Размер корпуса — 70 × 70 × 27 мм. Предусмотрены крепёжные отверстия и разъём для подключения. Устанавливайте прибор в сухом месте, оставляя индикаторы видимыми и обеспечивая доступ к соединениям.
