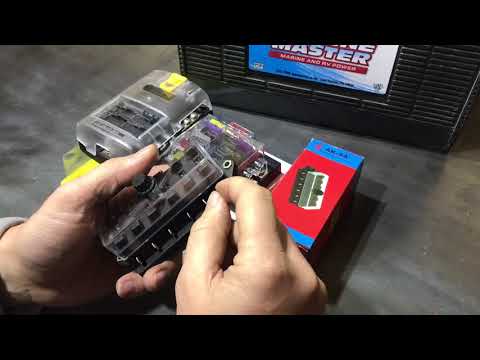

Блок предохранителей на 6 подключений

Для этой шестиканальной модели безопасный рабочий ориентир — до 100 А суммарно и до 30 А на одну линию. Это соответствует примерно 1,2 кВт при 12 В или 2,4 кВт при 24 В при правильно выбранном вводном кабеле, коротких соединениях и качественных наконечниках. Значение 125 А не следует считать длительным рабочим током: для конструкции WUPP CS-664A1 постоянный предел составляет 100 А на весь блок. Мощный инвертор через него подключать не стоит.

Шесть выходов этой модели разумно отдать отдельным маломощным и средним потребителям: освещению, водяному насосу, вентилятору, USB/DC-розеткам, электронике холодильника и дизельному отопителю. Устройства с пусковым током — насос, компрессорный холодильник, отопитель — получают собственную линию и предохранитель, выбранный по их инструкции и кабелю. Инвертор, зарядное устройство большой мощности, лебёдку или ввод всей системы через один из шести выходов подключать нельзя: каждый ответвительный контакт ограничен 30 А.

Для шести отходящих плюсовых линий этот блок действительно выполняет роль держателя предохранителей: ток к каждому потребителю проходит через свою вставку ATO/ATC. Но он не отменяет главный предохранитель на кабеле питания самого блока. Такой предохранитель ставят как можно ближе к плюсу аккумулятора и выбирают по допустимому току вводного кабеля, не выше подтверждённых 100 А блока. Минусовые контакты внутри объединены напрямую и предохранителями не защищаются. Так повреждение вводного кабеля и неисправность отдельной ветви отключаются разными ступенями защиты.

К блоку подключаются один общий плюс, один общий минус и до шести пар проводов от потребителей. Вводы выполнены на шпильках M5 и рассчитаны на более толстый кабель; каждая отходящая плюсовая клемма и соответствующий минус — на винте M4. На один M4 лучше ставить один правильно обжатый кольцевой наконечник, а не складывать несколько линий под общий винт. Нагрузку распределяют не «поровну», а по отдельным цепям: каждая получает свой кабель и предохранитель до 30 А, при этом сумма токов всех шести ветвей не должна превышать 100 А.

Закрепите блок четырьмя винтами на негорючем или термостойком основании в сухом и доступном для обслуживания месте. Оставьте пространство для снятия прозрачной крышки, замены предохранителей и протяжки клемм; кабели зафиксируйте рядом с корпусом, чтобы вибрация не передавалась на соединения M4/M5. Под монтаж закладывайте площадку около 100 × 100 мм, при этом сам корпус занимает примерно 88 × 88 × 36,5 мм. Отверстия размечайте по изделию, а после первых поездок проверьте затяжку и нагрев.

Нет, у этой модели две части уже имеют разные функции. Нижняя шпилька с «+» соединена с входной плюсовой шиной, от которой питание идёт через шесть предохранителей к боковым выходам. Верхняя шпилька с «−» соединена с шестью минусовыми винтами напрямую. Использовать обе стороны как две плюсовые или две минусовые шины нельзя: это обойдёт защиту либо создаст неправильную схему LED-индикаторов. Подключайте строго по знакам на корпусе.

Шести линий обычно хватает для небольшой панели, если заранее объединить только действительно общие маломощные потребители — например, несколько светильников одной зоны. Если позже появятся отдельные цепи, второй блок добавить можно, но его следует запитать от общей силовой точки своим кабелем и своим главным предохранителем. Не используйте один из M4-выходов первого блока как питание второго: он рассчитан максимум на 30 А и превратится в узкое место. Если уже сейчас планируется больше шести самостоятельных цепей, аккуратнее сразу выбрать 12-канальную модель.

Красный светодиод включён параллельно предохранителю: при исправной вставке на его выводах почти нет разницы напряжений, поэтому индикатор погашен; когда вставка перегорает, ток через светодиод и подключённую нагрузку зажигает его. Если потребитель выключен или отсоединён, лампа может не загореться даже при сгоревшем предохранителе. По этой же причине чувствительный мультиметр иногда показывает небольшое «призрачное» напряжение на выходе без вставки — его создаёт микроток цепи индикатора, а не способность выхода питать устройство. Состояние проверяйте визуально и прозвонкой снятого предохранителя.

Подходят стандартные автомобильные ножевые предохранители среднего размера ATO/ATC, которые также обозначают ATS. Для каждой линии сначала определите допустимый ток кабеля, затем рабочий и пусковой ток прибора и выберите вставку, выдерживающую нормальный запуск, но остающуюся ниже предела кабеля. Один контакт блока рассчитан максимум на 30 А, поэтому вставки 35–40 А использовать нельзя, даже если они физически входят. Номиналы комплектного набора не переносите автоматически на приборы: для насоса, отопителя и холодильника используйте требования конкретного устройства.

Нет, ставить его под прямой дождь, в мокрый отсек или там, где возможна струя воды, не стоит. Прозрачная крышка закрывает предохранители от случайного касания, пыли и лёгкой сырости, но у корпуса нет герметичных кабельных вводов и уплотнения по периметру; винтовые клеммы также остаются доступными сбоку. Для наружного или сырого отсека нужен отдельный герметичный бокс либо блок с подтверждённым IP-рейтингом. Внутри автодома оставьте эту модель в сухом проветриваемом месте.
