Настройка EPEVER Tracer AN для LiFePO₄ через MT50

1. Быстрые настройки LiFePO₄

Рекомендуемый профиль «Ванлайф Фабрики» для EPEVER Tracer AN 10–40 А с MT50. Основные значения — для 12 В (4S), в скобках — для 24 В (8S). Паспорт конкретной АКБ имеет приоритет.

Время для 12 и 24 В одинаковое. Rated Voltage и температурная компенсация в литиевом режиме могут быть недоступны для изменения — проверьте их значения. Boost 20 минут — исходная настройка для сбалансированной АКБ, а не гарантия завершения балансировки.

2. Пошаговая настройка через MT50

В зависимости от версии Tracer AN может уже иметь профиль LFP4S или LFP8S. Мы рекомендуем USE с ручной проверкой параметров. Этот режим наследует предыдущие настройки; после свинцового и литиевого профилей его логика может различаться.

1. Подготовьте систему. Сохраните текущие настройки. Отключите солнечный вход разъединителем и остановите другие зарядные источники; контроллер оставьте подключённым к АКБ. Солнечные разъёмы под нагрузкой не размыкайте.
2. Подключите MT50 к RS485 совместимым кабелем. Разъём RJ45 контроллера не предназначен для Ethernet или PoE.
3. Откройте ESC → 4. Control Para. → OK. Для редактирования нажмите OK ещё раз и введите пароль. Заводской — 000000, если его не меняли.
4. В Batt. Type сначала выберите исходный LFP4S или LFP8S согласно инструкции своей версии и подтвердите. Затем перейдите в User / USE. Если LFP-профиля нет, уточните порядок для этой прошивки, не подменяйте его случайным свинцовым типом.
5. Проверьте системное напряжение и Batt. AH. Введите ёмкость всего банка. При последовательном соединении одинаковых АКБ ёмкость в Ач не складывается; само соединение должно быть разрешено изготовителем.
6. Введите параметры из таблицы и проверьте защиты. Влево/вправо перемещают курсор, вверх/вниз меняют значение. OK сохраняет, ESC отменяет. Не используйте Factory Reset для обычной настройки.
7. Повторно откройте Control Para. Сверьте сохранённые значения, затем подключите панели. При первоначальном монтаже порядок такой: АКБ → настройка → панели; при отключении — панели → АКБ.

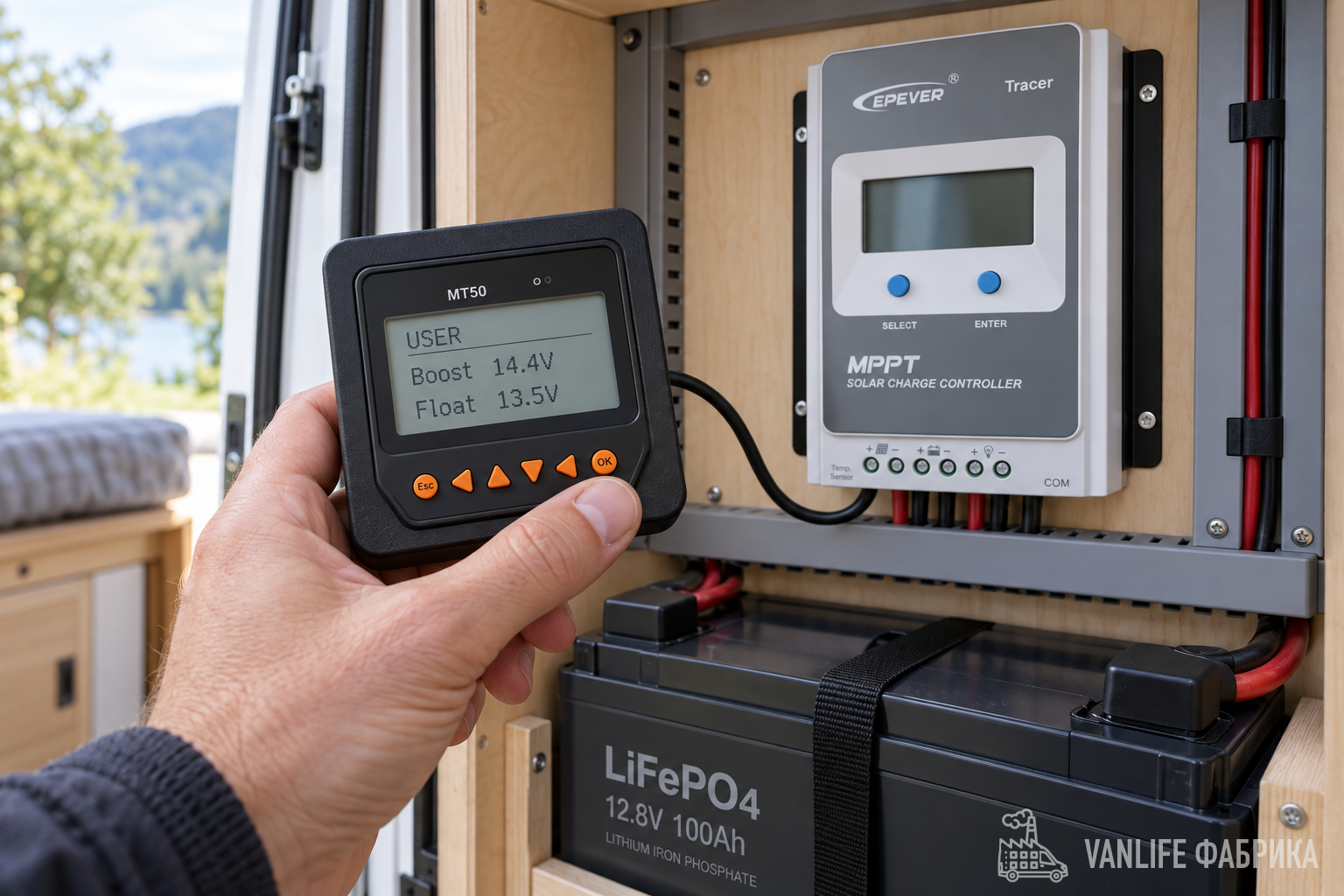

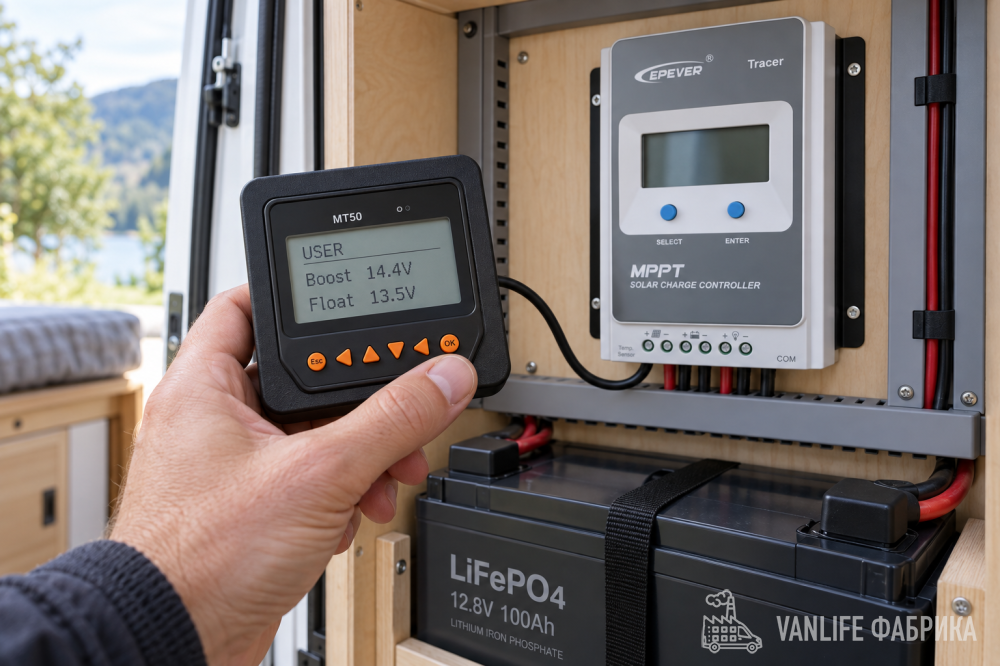

Иллюстрация настройки. Экран условный; изображение не является схемой монтажа.

3. Что обязательно проверить по BMS

Over Voltage Reconnect — возврат после защиты, Over Voltage Disconnect — отключение по перенапряжению. Это разные параметры. Для литиевого USE руководство MT50 требует:

Наша таблица выполняет цепочку 14,6 = 14,6 ≥ 14,4 = 14,4 ≥ 13,5 > 13,4 В. Over Voltage Disconnect назначают отдельно: руководство связывает его с защитой BMS от перезаряда и требует превышения более чем на 0,2 В. Это условие совместимости, а не рабочая цель зарядки. Поэлементный порог BMS нельзя безоговорочно переводить в порог всего банка: при разбалансе одна ячейка отключит заряд раньше остальных.

Нижние пороги также зависят от BMS и нагрузки. Проверьте Low Voltage Disconnect / Reconnect, Under Voltage Warning / Reconnect и Discharge Limit. Порог возврата должен быть выше соответствующего порога отключения или предупреждения; Boost Reconnect — выше Low Voltage Reconnect. В литиевом режиме EPEVER дополнительно связывает отключение по низкому напряжению с защитой BMS. Если параметры не согласуются, не повышайте защиты BMS ради сохранения настроек.

• LOAD не отключит инвертор, подключённый напрямую к АКБ. Для него нужны собственные настройки и предусмотренная схемой защита.
• Температурная компенсация 0 не запрещает холодный заряд. Отдельно проверьте температурную защиту BMS и датчики.
• Batt. AH не ограничивает ток. Суммарный заряд от MPPT, DC-DC и сети должен соответствовать ограничениям АКБ, BMS и проводки.
• Equalize не балансирует литиевые ячейки. Его время равно нулю; балансировкой занимается BMS или отдельный балансир.

4. Проверка первого заряда и типичные ошибки

• Сравните напряжения на клеммах АКБ, MT50 и BMS. При заметном расхождении проверьте контакты и кабели, не компенсируйте потери повышением Boost.
• Проследите Boost → Float при достаточном солнце. Проверьте ток, температуру и напряжения ячеек. Регулярное отключение BMS не должно завершать каждый заряд.
• Проверьте балансировку. 20 минут Boost — не время всего заряда. Достаточность этой выдержки зависит от состояния ячеек и настроек балансира.
• Частый возврат в Boost: порог 13,4 В всего на 0,1 В ниже Float. Нагрузка и падение напряжения в проводах могут вызывать повторный заряд. Этот порог не соответствует фиксированному проценту заряда.
• MT50 не сохраняет значение: проверьте взаимосвязи порогов из предыдущего раздела. Например, для литиевого USE Charge Limit и Over Voltage Reconnect должны быть равны.

5. Различия моделей и способов настройки

Порядок выше основан на Tracer AN 10–40 А V2.6 и MT50 V3.5. Модель и версии проверьте на корпусе и в меню Device Info. / Device Para. Для Tracer AN 50–100 А V4.0 руководство указывает выбор литиевого типа через компьютер или приложение: полную настройку только с MT50 для этих версий не обещаем.

MT50 — удобный способ настройки USE, но не единственный. EPEVER также поддерживает компьютер с USB–RS485 и приложение с совместимым модулем. У части контроллеров встроенные кнопки меняют несколько параметров, но не весь набор.

Инструкции EPEVER: MT50 V3.5, Tracer AN 10–40 А V2.6, Tracer AN 50–100 А V4.0.
