Обычный инвертор, ИБП и гибридный: в чём разница

Развернуть

1. Коротко: какой тип выбрать

Тип	Что делает и когда нужен
Обычный	Преобразует энергию АКБ в 220–230 В. Подходит, если нужна работа приборов от батареи, а зарядка уже решена отдельными устройствами.
С функцией ИБП	Добавляет зарядку от внешней сети и автоматическое переключение сеть ↔ АКБ. Удобен при подключении автодома к розетке кемпинга.
Гибридный	В рассматриваемых моделях объединяет преобразователь, сетевую зарядку, переключение и солнечный MPPT-контроллер. Подходит, если параметры панелей и АКБ соответствуют его входам.

Это не три уровня качества. Названия описывают функции и могут пересекаться: гибридный аппарат тоже может работать как ИБП. Наличие чистого синуса, время переключения и возможность отдачи энергии в сеть проверяют отдельно.

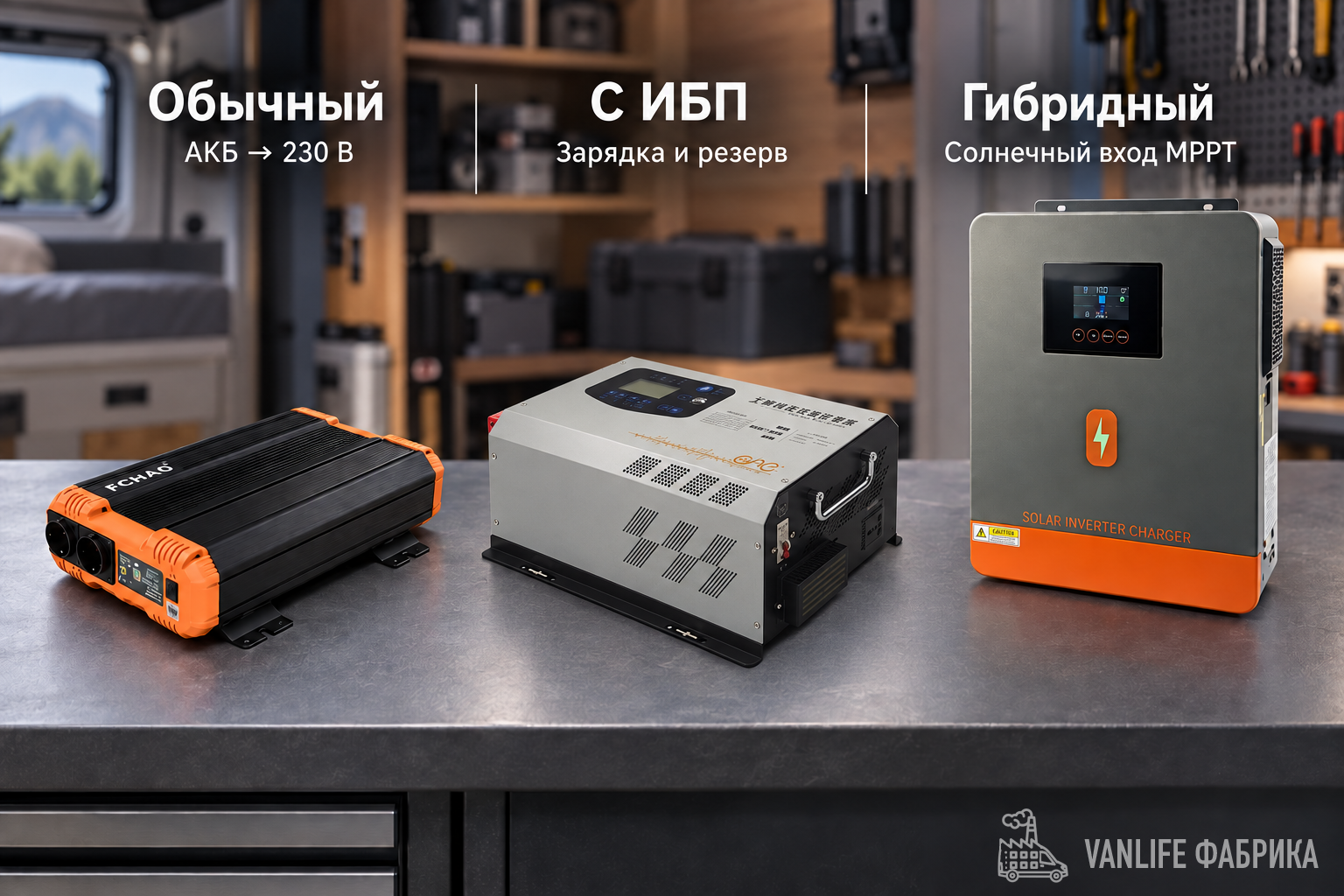

Иллюстрация трёх типов на основе оборудования из каталога. Внешние детали условны; точные фотографии и комплектация — в карточках товаров.

2. Обычный инвертор: получить 230 В от АКБ

Его основная задача — преобразовать постоянное напряжение батареи 12, 24 или 48 В в переменное. Сам по себе такой аппарат не заряжает АКБ от розетки и не переключает потребителей на внешнюю сеть. Для этих задач нужны отдельное зарядное устройство и предусмотренный схемой переключатель источников.

Солнечные панели можно использовать и с обычным инвертором: отдельный MPPT-контроллер заряжает батарею, а инвертор питает приборы. Поэтому уже установленная солнечная система — не причина обязательно менять его на гибридный.

Примеры: FCHAO 12 В 2000 Вт и FCHAO 24 В 2500 Вт с чистой синусоидой. Выбирайте версию под напряжение своего банка; это разные устройства, а не переключаемые режимы одной модели.

3. Инвертор с ИБП: зарядка и автоматический резерв

В рассматриваемых моделях есть AC IN — вход внешней сети, AC OUT — выход к потребителям, зарядное устройство и переключатель. Когда сеть доступна, нагрузка питается через транзит, или bypass, а АКБ заряжается. При пропадании сети нагрузку принимает батарея через инвертор.

«Бесперебойный» не обязательно означает 0 мс. Переключение может занимать миллисекунды, и чувствительная техника иногда перезапускается. Для оборудования, которому нельзя прерывать питание, проверяют паспортное время и требования нагрузки. Онлайн-ИБП с двойным преобразованием — отдельная архитектура.

Примеры: EAE UPS с ЗУ 12 В 1000 Вт и 12 В 2000 Вт. В карточках этих моделей указаны чистый синус, автоматический транзит сети и встроенная зарядка 35 А. Солнечный MPPT в этот набор не входит.

Проверьте мощность розетки кемпинга. Потребители и зарядное устройство вместе используют доступный ток внешнего ввода. Например, 6 А при 230 В — около 1,38 кВт для нагрузки с коэффициентом мощности, близким к единице. Мощность инвертора 2 кВт сама по себе этот лимит не увеличивает; добавление мощности от АКБ поддерживают только устройства с соответствующей функцией.

4. Гибридный: сеть, батарея и солнце в одном корпусе

В солнечных гибридных моделях из подборки встроены инвертор, зарядка от сети, переключатель и MPPT — контроллер, подбирающий рабочую точку солнечных панелей. Настройки определяют приоритет источников и условия зарядки. Это сокращает число отдельных блоков, но требует совместимости всей системы с одним аппаратом.

Примеры: PowMr POW-HVM4.5K-24V-E — 24 В, 4200 Вт; POW-HVM6.5K-48V-E — 48 В, 6200 Вт. Цифры 4.5K и 6.5K в названиях не равны длительной активной мощности: документация указывает соответственно 4500 ВА / 4200 Вт и 6500 ВА / 6200 Вт.

• Солнечный вход подходит не к любому массиву. У моделей POW-HVM4.5K-24V-E и POW-HVM6.5K-48V-E рабочий диапазон PV — 60–450 В, а предел напряжения холостого хода — 500 В. Одиночная низковольтная панель может не запустить такой вход. Проверяют также стартовое напряжение, диапазон полной мощности, ток и рост напряжения панелей на морозе.
• «Гибридный» не гарантирует выдачу энергии в общую сеть. Для этого необходим отдельный сетевой режим и соответствующая схема подключения. В руководстве двух указанных моделей PowMr серии E он описан, но наличие пункта Grid-tie не означает, что его можно включить в любой установке. Работа в резерве и отдача в сеть — разные задачи.
• Солнечная зарядка не заменяет DC-DC от двигателя. Подключение к генератору автомобиля — отдельная часть электросистемы.

5. Что проверить перед покупкой

1. Номинальную мощность и пусковые нагрузки. Суммируйте одновременно работающие приборы. Пиковая мощность допустима только на указанное изготовителем время. Чистая синусоида — отдельная характеристика, она не определяется словом «ИБП» или «гибридный».
2. Напряжение банка, BMS и кабели. При нагрузке 2000 Вт, напряжении АКБ 12,8 В и условном КПД 90% ток составит 2000 ÷ 12,8 ÷ 0,9 ≈ 174 А. При 25,6 В и том же КПД — около 87 А. Пуск и снижение напряжения увеличивают требования к системе.
3. Зарядный профиль. Для LiFePO₄ проверьте напряжения, ток, отключение свинцового выравнивающего заряда и защиту от зарядки холодных ячеек. Встроенное ЗУ не означает автоматическую совместимость с любой АКБ.
4. Собственное потребление, шум и вентиляцию. Даже без нагрузки аппарат расходует энергию. Условные 20 Вт непрерывного потребления — 480 Втч за сутки; фактическое значение берут из паспорта выбранной модели.
5. Коммутацию и защиту 230 В. Выход обычного инвертора нельзя напрямую объединять с внешней сетью. Переключение, защитный проводник PE, связь N–PE и работу УЗО выполняют по схеме изготовителя для каждого режима.

Параметры примеров сверены с каталогом и документацией: FCHAO, PowMr E. Напряжение, мощность и функции выбирают по точной модели, а не только по названию класса.
