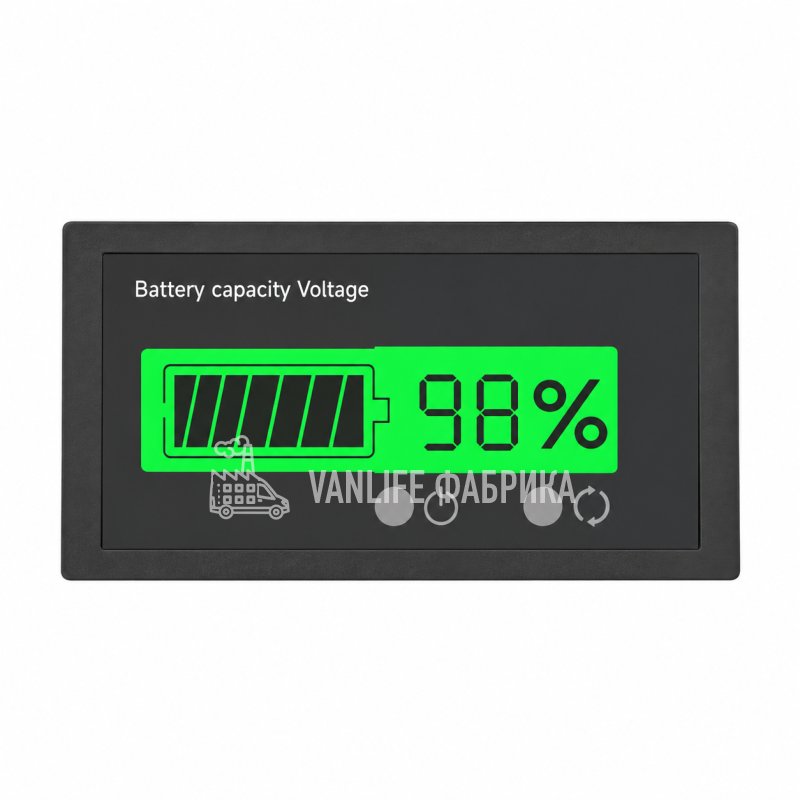

Экран уровня заряда для BMS Daly — данные аккумулятора под рукой
Компактный однострочный дисплей подключается к совместимой плате BMS Daly через UART и выводит уровень заряда, напряжение, ток и ёмкость аккумулятора. Удобен для контроля батареи без телефона и доступа к самой плате BMS.
🔋 Четыре основных показателя
SOC — уровень заряда
Процент заряда помогает быстро оценить доступный запас батареи. На экране предусмотрена наглядная шкала в виде аккумулятора.
Напряжение
Показание напряжения аккумулятора позволяет следить за его состоянием при зарядке и работе подключённой нагрузки.
Ток
Отображение тока помогает контролировать работу системы при включении потребителей или зарядного устройства.
Ёмкость аккумулятора
Экран показывает данные о ёмкости, полученные от BMS. Показания зависят от настроек и расчётов самой платы.
🔌 Связь с BMS по UART
Дисплей получает данные по проводному интерфейсу UART. Он служит выносным индикатором для BMS Daly и не требует подключения к Wi-Fi для просмотра показаний.
Для подключения нужен совместимый UART-порт платы и правильная распиновка кабеля. Подбирать экран следует по конкретной модели BMS, а не только по внешнему виду разъёма.
📏 Компактный корпус и выносное размещение

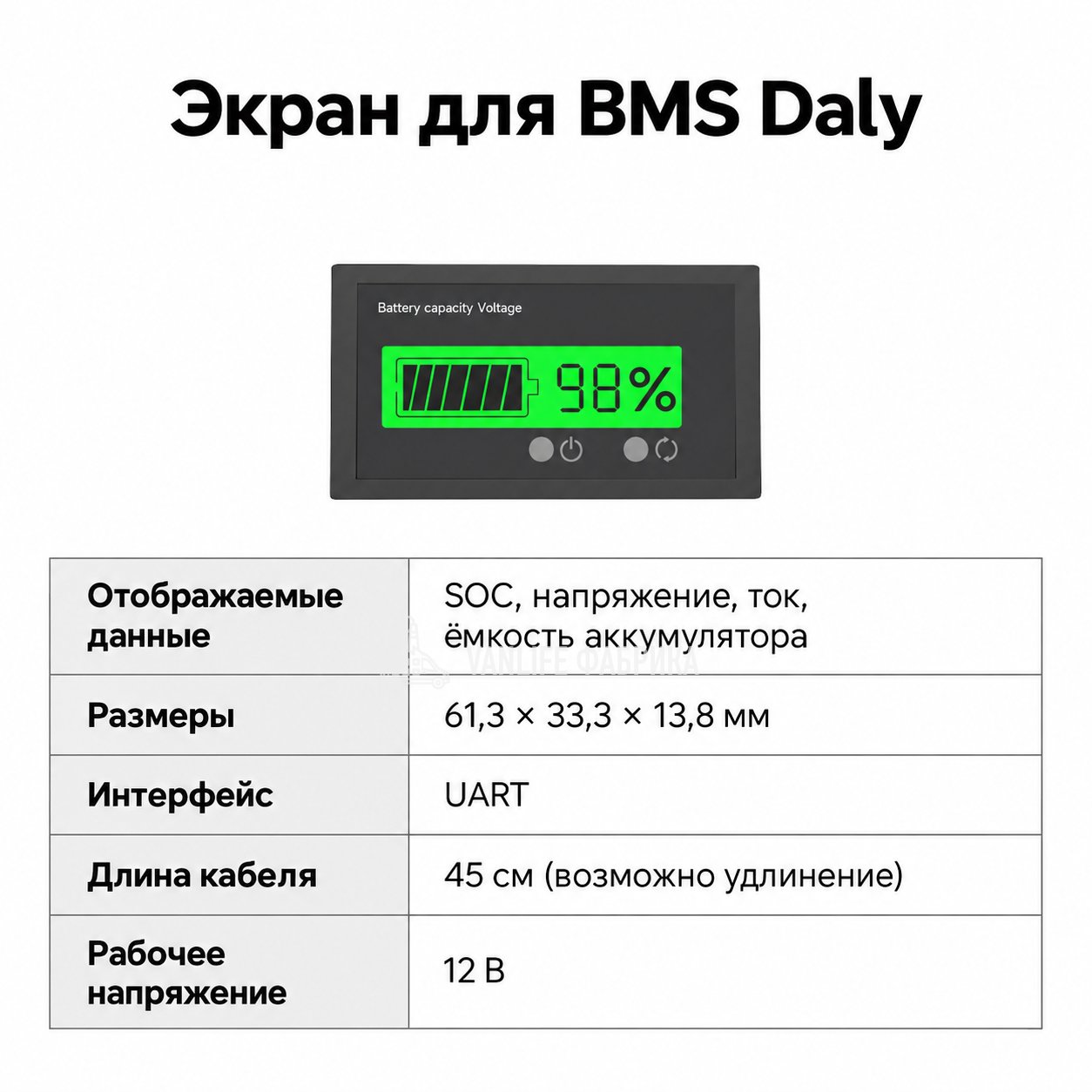

Размеры экрана — 61,3 × 33,3 × 13,8 мм. Небольшой корпус удобно разместить в зоне обзора на аккумуляторном боксе или панели оборудования, чтобы проверять состояние батареи без открытия технического отсека.

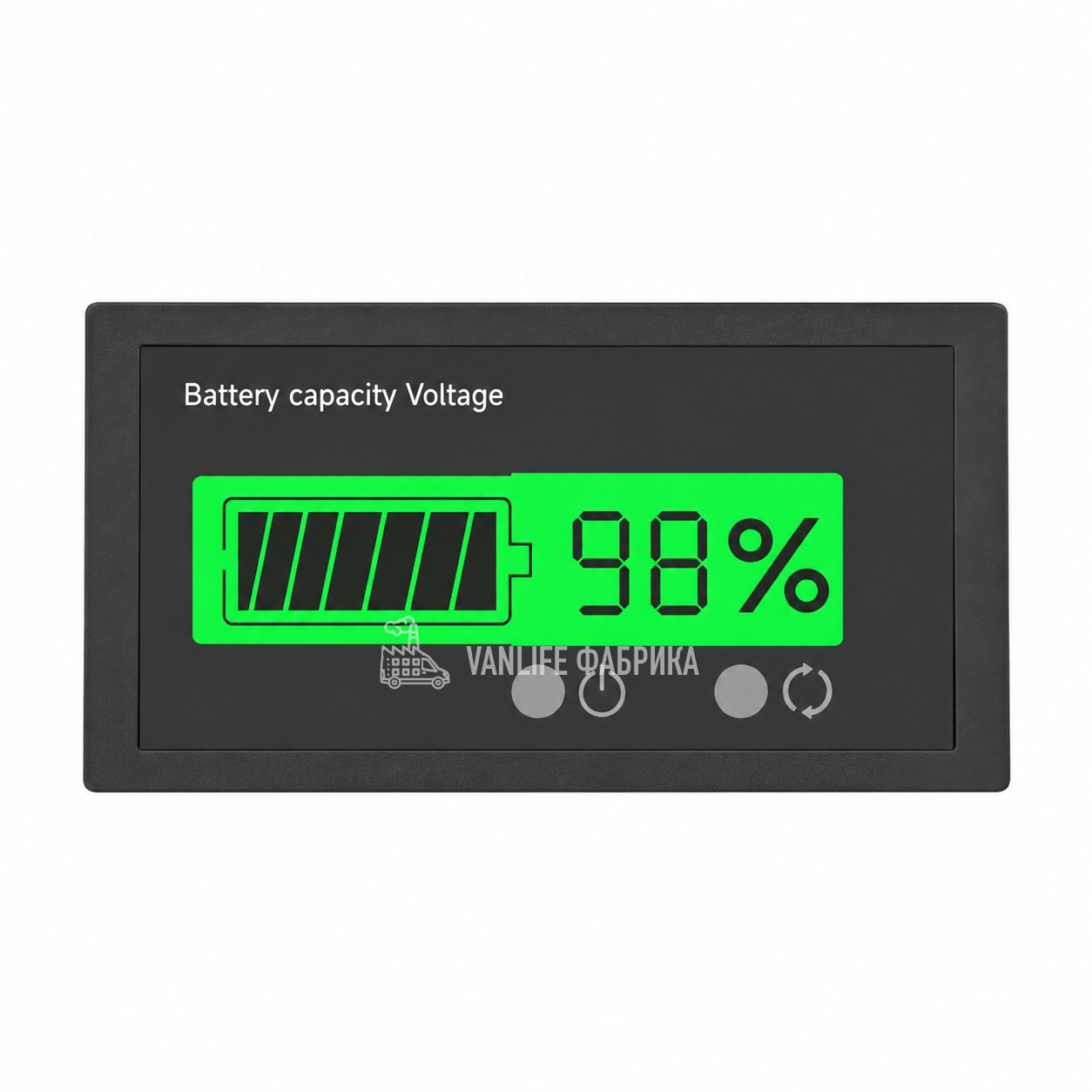

Длина UART-кабеля — 45 см. При выборе места учитывают путь прокладки и оставляют запас без натяжения у разъёма. Зелёная подсветка и крупные цифры делают показания хорошо различимыми.
🛠️ Питание и установка
Рабочее напряжение самого дисплея — 12В. Подключение питания и сигнальных линий выполняют по схеме совместимой BMS Daly. Напряжение питания экрана не является указанием допустимого напряжения всей аккумуляторной сборки.
Перед монтажом сверяют размеры корпуса, разъём и схему подключения. Экран помогает наблюдать за батареей; защиту аккумулятора и расчёт его состояния выполняет BMS.
