Инвертор FCHAO 24 В 2500 Вт с чистой синусоидой
Преобразует питание аккумуляторной системы 24 В в переменное напряжение 230 В, 50 Гц. Предназначен для автономного питания бытовых приборов в автодоме, на лодке и в резервной системе при подходящих батарее, BMS и силовой проводке.
Номинальная и пусковая нагрузка
Суммарная длительная мощность подключённых приборов — до 2500 Вт. Пиковые 5000 Вт не являются длительным режимом. Для двигателей, насосов и компрессоров дополнительно учитывайте пусковой ток. Общий предел относится ко всем выходам инвертора вместе.
Батарея и силовая цепь
Подключайте батарею только с номинальным напряжением 24 В. Её допустимый ток, BMS, клеммы, кабели и защита должны выдерживать рабочую и пусковую нагрузку. При ограничении тока аккумулятора уменьшайте мощность приборов. Другие номиналы напряжения батареи применять нельзя.
LCD и выносной экран

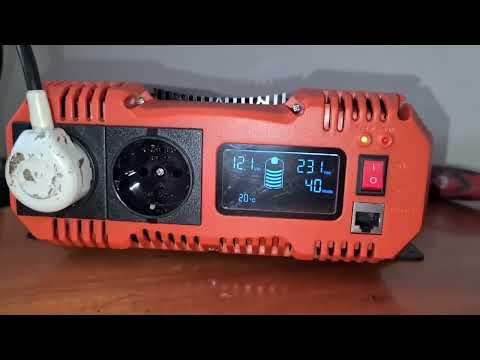

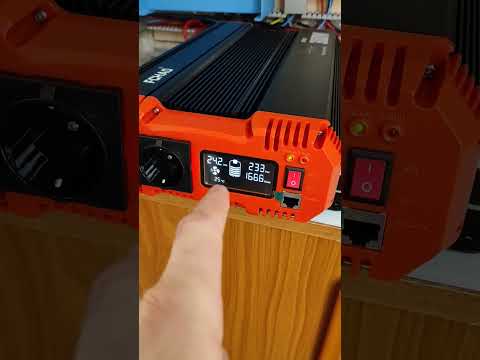

Встроенный LCD отображает напряжение батареи и выхода AC, мощность нагрузки, температуру, состояние батареи и вентилятора. Для управления из удобного места предусмотрен порт внешнего дисплея FCHAO. Выносная панель приобретается отдельно и подключается при обесточенном инверторе.
Вентиляция и защиты
Принудительное охлаждение требует свободного прохода воздуха через оба торца. Предусмотрены защиты от перегрузки, короткого замыкания выхода, перегрева и недопустимого напряжения батареи. Переполюсовка может повредить внутренний предохранитель; проверять ею защиту нельзя.
Монтаж и подключение
Закрепите инвертор в сухом проветриваемом месте на прочном основании, оставив не менее 150 мм у вентиляционных отверстий. В цепи АКБ установите предохранитель и DC-разъединитель, подберите сечение по току, длине кабеля и падению напряжения. Соблюдайте полярность. Для стационарной проводки 230 В специалист согласует заземление и защиту от утечки. Выход нельзя соединять с внешней сетью, генератором или другим инвертором.
Запуск и остановка
Сначала запустите устройство без нагрузки, проверьте напряжения и отсутствие предупреждений. Подключайте приборы поочерёдно, наблюдая за мощностью и температурой. Для остановки отключите приборы и выключите инвертор. Перед обслуживанием разомкните DC-питание: кнопка не обеспечивает физического отключения от батареи.
Габариты и комплект
Размеры — 375 × 265 × 103 мм, масса нетто — 4,5 кг. Розеток AC: 2. В комплект входят инвертор, соединительные провода к аккумулятору и руководство пользователя. Выносной дисплей приобретается отдельно. Гарантия — 1 год с даты продажи.
