Question 1

Зачем в электросистеме нужна эта шина или блок коммутации?

Accepted Answer

Этот держатель собирает в одном месте высокотоковое распределение от аккумулятора и защиту крупных DC-линий. Но у данной конструкции не шесть одинаковых выходов: медная пластина объединяет только пять позиций, а крайняя шестая остаётся полностью отдельным держателем. Поэтому от общей шины можно защитить пять ветвей — например, инвертор, DC-DC, сетевое зарядное, солнечный контроллер и малый распределительный блок — а шестую позицию использовать как самостоятельный предохранитель в другой цепи.

Question 2

Какую реальную нагрузку можно безопасно пропустить через эту модель?

Accepted Answer

Для длительной нагрузки по общей шине используйте предел 250 А. Обозначение 300 А относится к классу изделия, но конструкция на пять общих позиций рассчитана на постоянный ток до 250 А. Это примерно 3 кВт при 12 В, 6 кВт при 24 В или 12 кВт при 48 В по входной мощности; окончательный предел также зависит от вводного кабеля, наконечников и температуры. Ток отдельной независимой шестой позиции через общую шину не проходит.

Question 3

Какие устройства обычно подключают к этой шине или блоку?

Accepted Answer

Пять общих защищённых выходов подходят для крупных ветвей аккумуляторной системы: инвертора, DC-DC-зарядки, мощного MPPT-контроллера, зарядного устройства от 230 В и питания отдельного блока малых предохранителей. Отдельную шестую позицию удобно задействовать как независимый держатель главного предохранителя для другой батареи или иной линии, потому что она не связана с общей пластиной. Малые приборы — свет, насосы, USB — лучше подключать не напрямую сюда, а через свой компактный блок ножевых предохранителей.

Question 4

Заменяет ли эта шина предохранители и где должна стоять защита?

Accepted Answer

После установки MEGA-вставок блок защищает каждую из пяти отходящих линий, но не защищает кабель между аккумулятором и общей медной пластиной. На этом вводе всё равно нужен главный предохранитель максимально близко к аккумулятору. При желании для него можно использовать независимую шестую позицию данного корпуса, однако её придётся соединить отдельным коротким кабелем последовательно до общей шины; сама по себе она с пластиной не связана. Номинал каждой вставки выбирают по кабелю и подключённому устройству.

Question 5

Сколько кабелей можно подключить и как правильно распределить нагрузку по контактам?

Accepted Answer

В корпусе 12 шпилек M8, образующих шесть мест под MEGA-вставки. На стороне медной пластины пять шпилек — одна общая электрическая точка: питание можно подать на одну из них, а остальные работают как общая сторона пяти предохранителей. На противоположные пять шпилек подключаются пять отдельных ветвей. Последняя пара M8 ни с чем не объединена и работает только как самостоятельный проходной держатель. Не следует считать все шесть выходов общими или складывать несколько тяжёлых наконечников под одну гайку без необходимости.

Question 6

Где и как её устанавливать, чтобы избежать нагрева и короткого замыкания?

Accepted Answer

Закрепите корпус четырьмя винтами на жёсткой панели в сухом отсеке, оставив место для снятия крышки и замены шести вставок. Тяжёлые кабели зафиксируйте отдельно, чтобы они не выворачивали шпильки; наконечники укладывайте плоско, без перекоса. Крышка защищает от случайного инструмента, но не является герметичной, поэтому мокрое открытое место не подходит. Для шпилек ориентируйтесь на момент около 7 Н·м, а после первой полной нагрузки обязательно проверьте нагрев и повторно проконтролируйте соединения.

Question 7

Можно ли использовать эту модель как плюсовую и как минусовую шину?

Accepted Answer

Использовать этот узел следует на плюсовой стороне. Пять MEGA-предохранителей должны разрывать именно питающие ветви, а отдельная шестая позиция тоже предназначена для последовательной защиты отдельного плюсового кабеля. В качестве минусовой шины корпус неудобен и опасно неоднозначен: пять контактов объединены, остальные изолированы, а предохранители в минусовых проводах не заменяют защиту плюса. Для возвратных проводов установите отдельную обычную минусовую шину.

Question 8

Почему одна из шести позиций не соединена с общей шиной и как её использовать?

Accepted Answer

Крайняя позиция сделана отдельной специально: обе её шпильки изолированы от медной пластины пяти основных ветвей. Чтобы использовать её, подайте питание на одну шпильку, установите между ними MEGA-предохранитель и снимите защищённый выход со второй шпильки. Практический вариант — провести через неё главный предохранитель перед общей шиной; тогда потребуется внешний короткий кабель от выхода этой позиции к одной из пяти общих шпилек. Без такого кабеля шестая вставка не питает остальные выходы.

Question 9

Входят ли MEGA-предохранители в комплект?

Accepted Answer

MEGA/ANM-предохранители в комплект не входят: поставляется пустой шестиместный держатель. Для монтажа нужно отдельно подобрать до шести вставок нужных номиналов. Не покупайте все шесть одинаковыми автоматически — для каждой ветви предохранитель выбирают по допустимому току её кабеля и максимальному потреблению подключённого устройства.

Question 10

Можно ли использовать этот держатель в системе 48 В?

Accepted Answer

В 12- и 24-вольтовой системе держатель применяется без дополнительных условий. Для 48 В используйте его только в исполнении с маркировкой не ниже 60–70 В DC и комплектуйте MEGA-предохранителями с таким же или более высоким напряжением. Распространённые вставки на 32 В для 48-вольтовой батареи не подходят. Перед комплектацией 48-вольтовой системы мы отдельно подтверждаем напряжение корпуса и каждой вставки для текущей поставки.

Question 11

Нужна ли к этому блоку отдельная минусовая шина?

Accepted Answer

Да, отдельная минусовая шина нужна. В этом корпусе нет второго канала для возвратных проводов: медная пластина является общей стороной пяти плюсовых предохранителей, а не минусовой планкой. Поэтому минусы инвертора, зарядных устройств и других потребителей собирают на самостоятельной шине, рассчитанной на суммарный ток системы, и соединяют её с минусом аккумулятора подходящим кабелем. Ставить минусовые наконечники на свободные шпильки этого держателя нельзя.

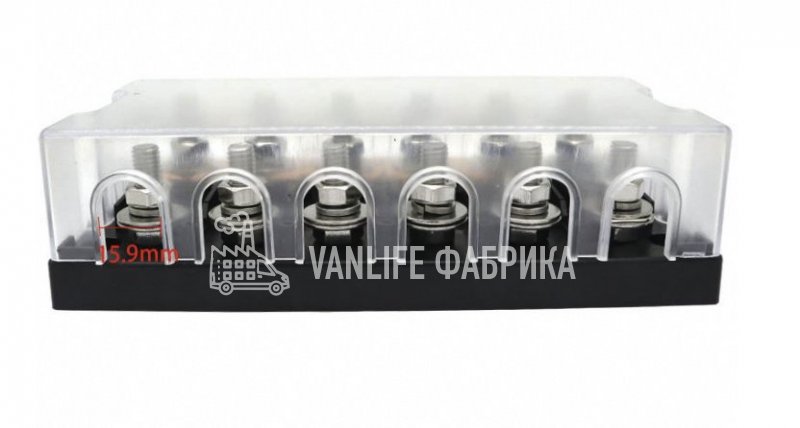

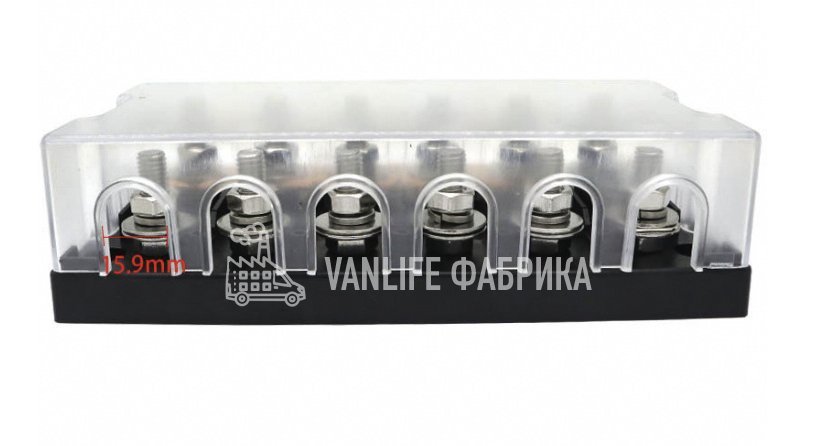

Силовая шина 300А на 6 подключения под ANM (MEGA) предохранители

Варианты:

🧯 Силовая шина 300А на 6 подключений под ANM/MEGA предохранители

🔌 Распределение, где защита рядом с отходящей линией

⚡ 300А — общий предел узла

🛠️ До сборки щита
