Коннектор МС4 прямой YF-CM4-1

Артикул: 153

100 ₽120 ₽

Гарантия Быстрая отправка

Прямой коннектор MC4 YF-CM4-1 для солнечной панели

Прямой MC4-коннектор используют для соединения солнечного кабеля с панелью, удлинителем или другим участком PV-линии. Это стандартный формат разъема для наружной солнечной проводки.

☀️ В солнечной проводке важны мелочи

MC4 нужен там, где соединение должно быть разъемным, защищенным от погоды и понятным при обслуживании. Он помогает не резать штатные кабели панелей и сохранять нормальную полярность линии.

На улице соединение постоянно живет под солнцем, влагой и вибрацией. Поэтому в солнечных цепях используют специализированные разъемы и кабель, а не бытовые клеммы и случайные переходники.

🔎 Ориентир

☀️

Линия

тип

🔌

Разъем

формат

MC4

🧭

Форма

корпус

прямой

🌧️

Среда

монтаж

улица

⚠️ Что проверить

Важно соблюдать полярность и использовать кабель подходящего сечения. Неправильно обжатый контакт в солнечной линии может греться и давать потери даже при внешне нормальном соединении.

Вопросы о товаре

6 ответов

Нет, один такой комплект создаёт одно соединение — либо на плюсовом, либо на минусовом проводе. Чтобы изготовить полноценный двухпроводный удлинитель панели, нужны два комплекта: по одному на каждую полярность, а также два отрезка солнечного кабеля. Полярность проверяют до обжима и ещё раз перед подключением контроллера.

Все вопросы о товаре

О товаре спрашивают

Коротко отвечаем на важные вопросы об использовании

У MC4 ориентируются не по бытовому названию корпуса, а по знакам на панели и фактическому металлическому контакту. Перед обжимом проследите кабель от панели и проверьте напряжение мультиметром. Неправильная сборка может создать пару, которая механически защёлкнется, но подаст обратную полярность на контроллер.

Механически похожие разъёмы нередко защёлкиваются, но это не гарантирует одинаковое сопротивление и герметичность. Надёжнее ставить ответные половины YF-CM4-1 парой на новый участок кабеля. При соединении со штатным разъёмом панели после сборки проверьте полную фиксацию защёлок, отсутствие люфта и нагрева под рабочим током.

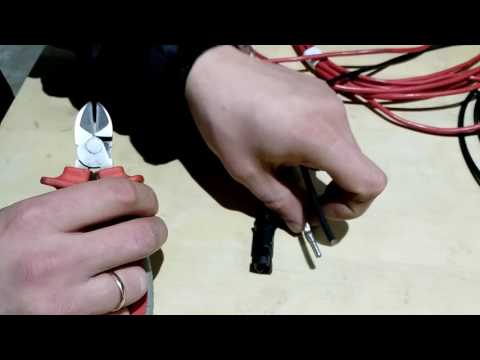

Нет. Нужны клещи с матрицей под конкретный контакт и сечение кабеля, а также ключи для затяжки корпуса. После обжима делают проверку на удержание и осматривают, чтобы проволоки жилы не попали в уплотнение. Слабый контакт может годами выглядеть целым, но нагреваться и терять мощность.

Открытым оставлять его не следует. На свободную ответную часть ставят штатную герметичную заглушку и закрепляют разъём так, чтобы он не лежал в воде. Перед последующим подключением проверяют чистоту и сухость контакта; смазку или герметик внутрь наносят только если это разрешено производителем.

Сначала снимите нагрузку с массива по инструкции контроллера и убедитесь, что по кабелю не идёт ток. Затем специальным ключом освободите обе защёлки и тяните корпуса по оси, не за провода. Если контакт прикипел, корпус треснул или кабель проворачивается в гайке, разъём заменяют комплектом.
