Эффективная зарядка LiFePO4 аккумуляторов в автодоме от генератора автомобиля требует использования качественного DC-DC зарядного устройства. Этот компонент обеспечивает безопасную и стабильную подзарядку ваших аккумуляторов, предотвращая их повреждение из-за слишком высокого напряжения или нестабильной подачи тока.

Зачем использовать DC-DC зарядное устройство?

Генератор автомобиля обычно рассчитан на зарядку стандартного стартерного аккумулятора, который работает на более низком напряжении, чем LiFePO4 батареи. Подключение аккумуляторов напрямую может привести к их недозаряду и сокращению срока службы. DC-DC зарядное устройство позволяет:

• Стабилизировать напряжение и ток заряда, адаптированные под требования LiFePO4 и других аккумуляторов.
• Обеспечить многоступенчатый процесс зарядки для увеличения срока службы батарей.
• Предотвратить перегрев и износ генератора автомобиля.

Выбор подходящего устройства

При выборе DC-DC зарядного устройства важно учитывать:

• Мощность: Она должна соответствовать емкости ваших аккумуляторов и возможностям генератора. Обычно рекомендуется брать зарядное устройство мощностью не более половины от максимальной мощности генератора. Например для генератора 90А лучше брать зарядное 30-40А, а для 140А можно взять зарядное на 60А.
• Совместимость: Убедитесь, что устройство поддерживает заряд LiFePO4 батарей или акб вашего типа.
• Функции: Некоторые модели включают MPPT-контроллеры для зарядки от солнечных панелей, иногда это позволяет сделать систему более компактной и дешевой, но лишает вас гибкости выбора и некоторых функций отдельного mppt контроллера.

В нашем магазине вы можете найти широкий выбор качественных DC-DC зарядных устройств, идеально подходящих для автодомов.

Подключение DC-DC зарядного устройства

Пошаговое руководство для надёжной подзарядки дополнительного аккумулятора от генератора автомобиля.

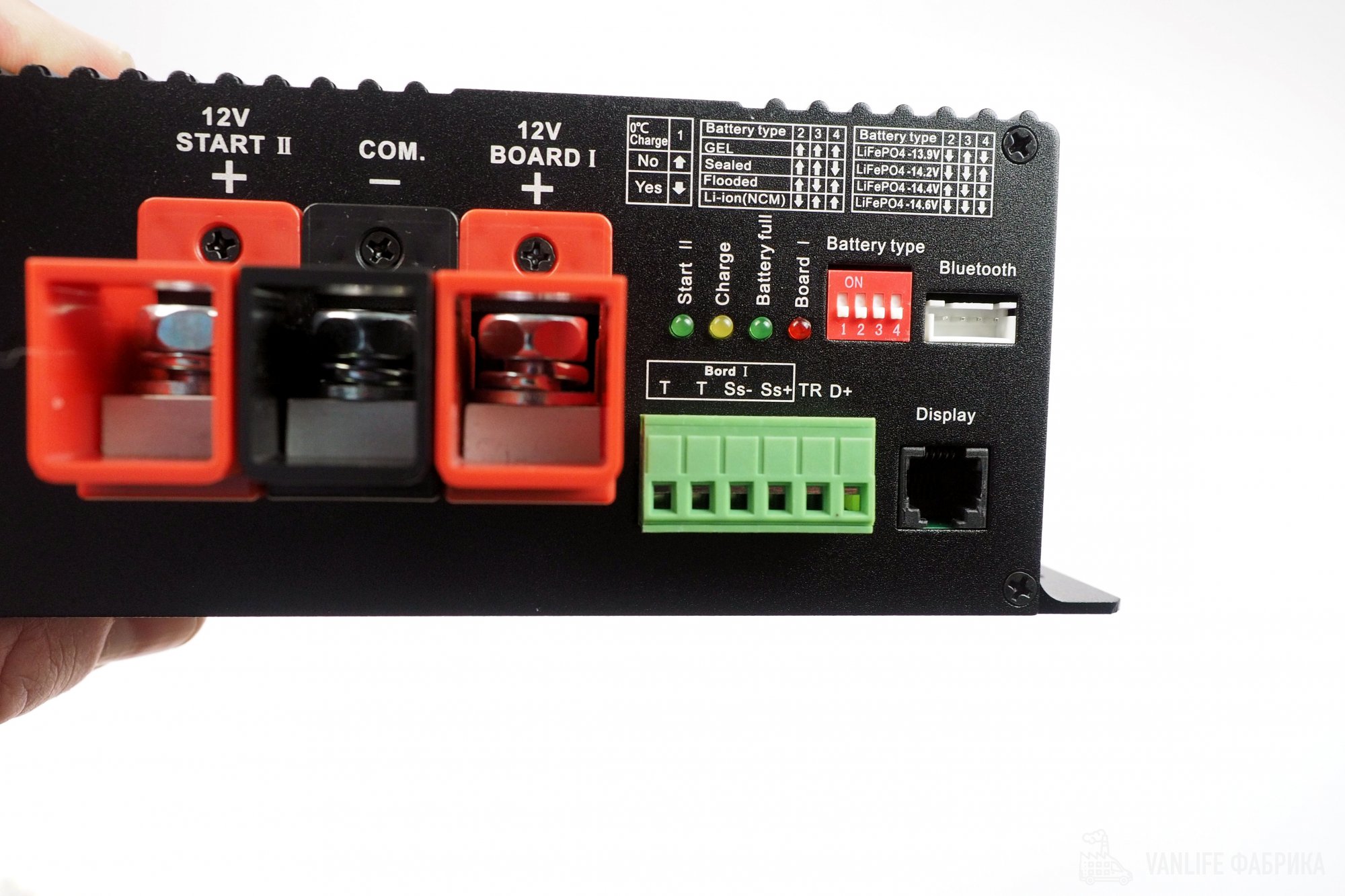

1. Клеммы и органы управления

Обозначение	Назначение
Start II +	Плюс от стартового АКБ/генератора (через предохранитель)
Board I +	Плюс на дополнительный АКБ
COM -	Общий минус, подключаем к массе кузова и дополнительному АКБ
D+ (справа)	Управляющий +12 В — включает зарядник при работе генератора
Battery Type (справа)	Переключатели выбора типа батареи и напряжения заряда
Bluetooth	Подключение Bluetooth-модуля для мониторинга
Display	Подключение внешнего экрана для мониторинга

2. Сечение проводов и предохранители

• Ток зарядника = мощность / 12 В (например: 30 А).
• Сечение ≥ 4 мм² для 30 А (6 мм², если длина > 2 м). Для 60А рекомендуется 6 мм² и (10 мм² при длине 2м+)
• Предохранители ставятся у истока провода:
  • Входной — между стартовым АКБ и «Start II +»
  • Выходной — между «Board I +» и бортовым АКБ

3. Пошаговый алгоритм установки

1. Снимаем «минус» со всех АКБ.
2. Кладём плюсовой кабель стартового АКБ → предохранитель → «Start II +».
3. Ведём плюсовой кабель «Board I +» → предохранитель → дополнительный АКБ.
4. Соединяем «–» зарядника и минус бортового АКБ с одной точкой массы.
5. Настраиваем DIP-переключатели под тип батареи (AGM, LiFePO4, Gel).
6. Подключаем управляющий сигнал D+ (см. ниже).
7. Возвращаем «минусы», заводим двигатель и проверяем параметры через экран, приложение или по светодиодам.

5. Диагностика по светодиодам

LED	Цвет	Состояние	Расшифровка
L1 «Board Ⅰ»	Красный	Мигание 1/5 с	Идёт boost-заряд
L2 «Full»	Зелёный	Горит постоянно	Батарея заряжена
L3 «Charge»	Жёлтый	Быстрое мигание	Перегрев  / термостоп устройству
L4 «Start Ⅱ»	Зелёный	Мигание 1/5 с	Низкое напряжение стартового АКБ

4. Где взять +12 В для D+

Клемма D+ / L генератора

✓ Появляется строго при зарядке.

× Требуется доступ к генератору.

Контакт IGN после замка

✓ Легко найти в блоке предохранителей.

× Срабатывает даже при «ACC», без запущенного мотора.

Адаптер smart-alternator

✓ Учит ECU «старого» D+.

× Нужен на современных LIN/BSS генераторах.

Нельзя подавать D+ напрямую от постоянного +12 В — зарядник будет работать круглосуточно и разрядит стартовый АКБ.

5. Автоматическое реле-разъединитель (VSR/ACR)

Если клемму D+ найти сложно, ставят реле чувствительное к напряжению перед зарядником. Оно:

• Замыкает цепь, когда напряжение стартового АКБ > 13,2 В (генератор заряжает).
• Размыкает, когда напряжение падает < 12,7 В (двигатель остановлен).

(напряжения срабатывания в разных моделях реле могут отличаться)

В этом случае клемму D+ можно подключить перемычкой напрямую к входящему плюсу с штатного АКБ (с реле). Зарядное будет активно только тогда, когда реле разрешает заряд

6. Полезные аксессуары

Аксессуар	Функция
LCD-экран	Показывает ток, напряжения акб
Bluetooth-адаптер	Мониторинг через смартфон, ток, напряжения акб, история заряда
Датчик температуры АКБ	Корректирует напряжение заряда AGM/Gel (не обязателен для LiFePO4)
