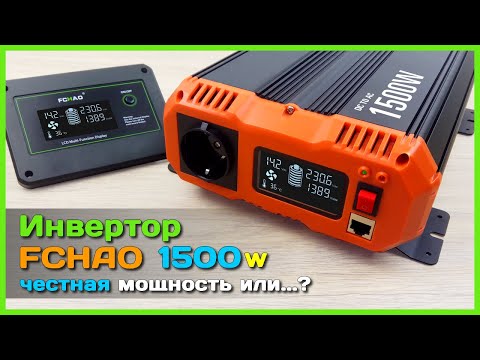

Выносной дисплей FCHAO с кнопкой ON/OFF
Проводная панель позволяет включать и выключать инвертор FCHAO и контролировать его работу из удобного места. Совместима с сериями FCHAO, у которых предусмотрено подключение внешнего экрана.
Управление из жилой зоны

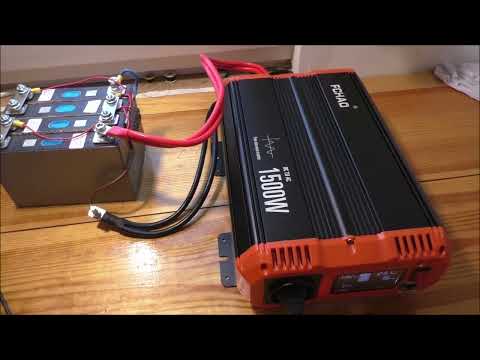

Инвертор можно установить рядом с аккумулятором, сохранив короткую силовую трассу, а панель вынести на мебельную стенку или пульт. Кнопка подаёт команду включения и выключения; питание клемм от батареи при этом физически не размыкается.
Рабочие параметры на экране
LCD отображает напряжение батареи, выходное напряжение AC, мощность нагрузки, уровень заряда, температуру и состояние вентилятора. Предупреждения и защитные состояния поступают от подключённого инвертора.
Подключение и первый запуск
Подключите штатный кабель к панели и порту внешнего экрана при полностью обесточенном инверторе. Для управления с панели основной выключатель инвертора оставляют в положении OFF. После подачи DC проверьте кнопку и показания без нагрузки, затем подключайте приборы. Панель не предназначена для Ethernet или произвольного оборудования с похожим разъёмом.
Установка на панель
Лицевая часть имеет размер 135 × 97 мм и четыре крепёжных отверстия. Перед встраиванием проверьте задний корпус и место для штекера: размер лицевой панели не является размером выреза. Размещайте дисплей в сухой зоне без конденсата и нагрева от отопителя.
Оценка заряда и обслуживание
Индикатор заряда даёт ориентировочную оценку и не заменяет шунтовый монитор АКБ. Кабель прокладывают без натяжения и резких перегибов, отдельно от силовых цепей. Перед отсоединением кабеля снимите питание инвертора.
Комплект поставки
Дисплей с кнопкой ON/OFF и кабель управления 3 м. Питание поступает от инвертора по кабелю; отдельный источник для панели не требуется. Гарантия — 1 год с даты продажи.
