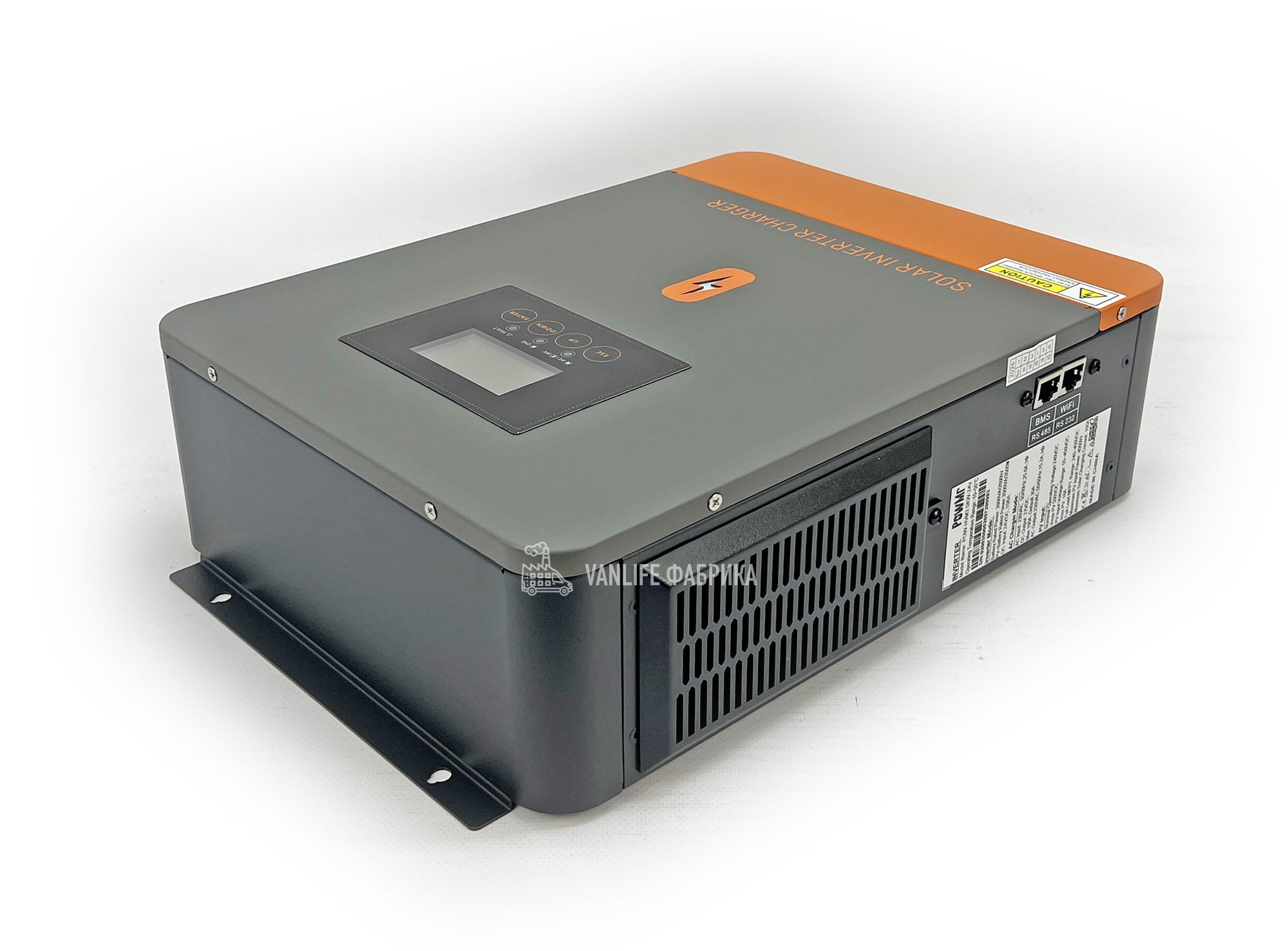

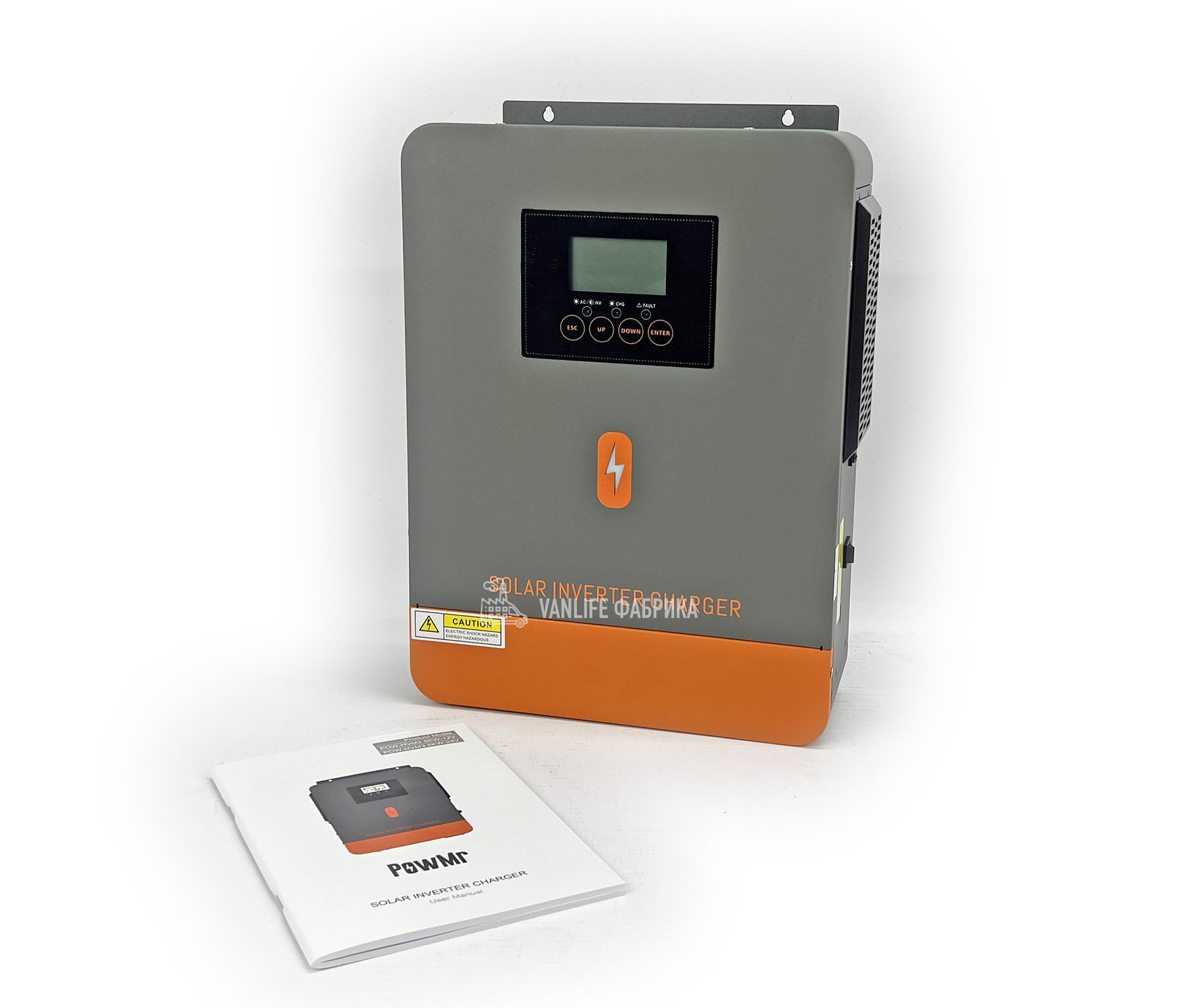

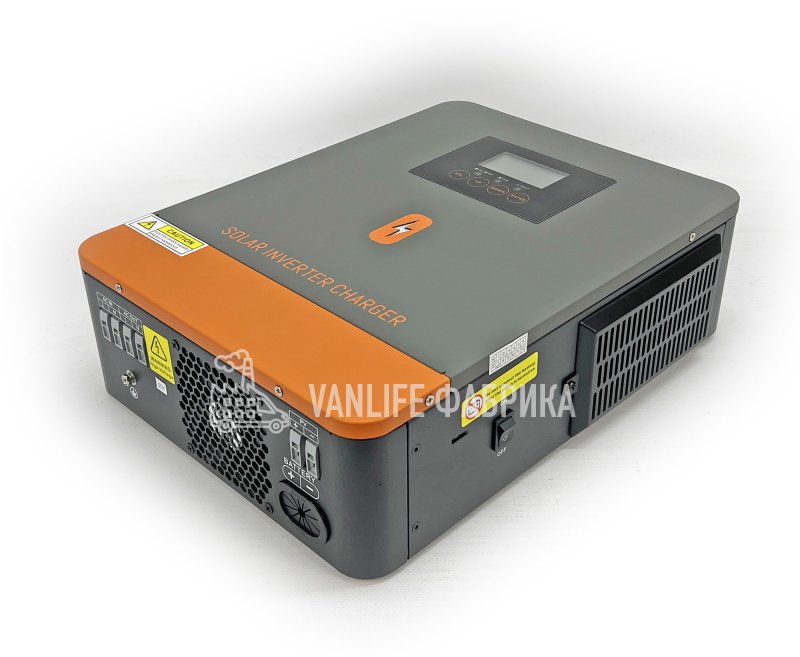

PowMr 24В 3,5кВт — инвертор, солнечный контроллер и зарядное устройство
POW-HVM3.5K-24V-N объединяет три основных узла автономной энергосистемы: преобразователь напряжения с чистой синусоидой, MPPT-контроллер солнечных панелей и зарядное устройство от сети. Он подходит для резервного питания дома, дачи, мастерской или автодома с аккумуляторной системой 24В.
⚡ Мощность при работе от АКБ и солнечных панелей
Номинальная выходная мощность при работе без солнечной генерации. На этот предел ориентируйтесь при подборе нагрузки для ночного времени и резервного питания только от АКБ.
Полная выходная мощность достигается при совместной работе аккумулятора и солнечных панелей: солнечная генерация добавляет 900 Вт к мощности от АКБ.
Для выхода на 3500 Вт необходима достаточная текущая выработка панелей. Само подключение солнечного массива не обеспечивает дополнительные 900 Вт при отсутствии солнца.
⚡ Чистая синусоида для бытовой техники
Инвертор преобразует энергию аккумулятора в переменное напряжение 230В ±5% с частотой 50 или 60Гц. Синусоидальная форма напряжения подходит для электроники, блоков питания и техники с электродвигателями. При подборе нагрузки учитываются и рабочая мощность, и кратковременный ток запуска.
При работе только от АКБ номинальная мощность составляет 2600 Вт. Мощность 3500 Вт доступна при совместном питании от АКБ и солнечных панелей. Инвертор позволяет организовать отдельную линию для важных потребителей: холодильника, освещения, связи и рабочих розеток. Пусковую нагрузку проверяют отдельно: запуск компрессора или насоса не гарантируется только по его рабочей мощности.
🔄 Резервное питание и автоматическое переключение
В сетевом режиме внешняя сеть питает подключённых потребителей через байпас, а встроенное зарядное устройство восстанавливает заряд АКБ. При исчезновении внешнего питания инвертор переводит нагрузку на аккумулятор — вручную переключать источники не требуется.
Типичное время переключения при настройке для чувствительной нагрузки.
Типичное время переключения при настройке для бытовых потребителей.
Переключение происходит с короткой паузой. Для оборудования, которому требуется строго непрерывное питание, совместимость проверяется отдельно.
☀️ Параметры солнечного входа

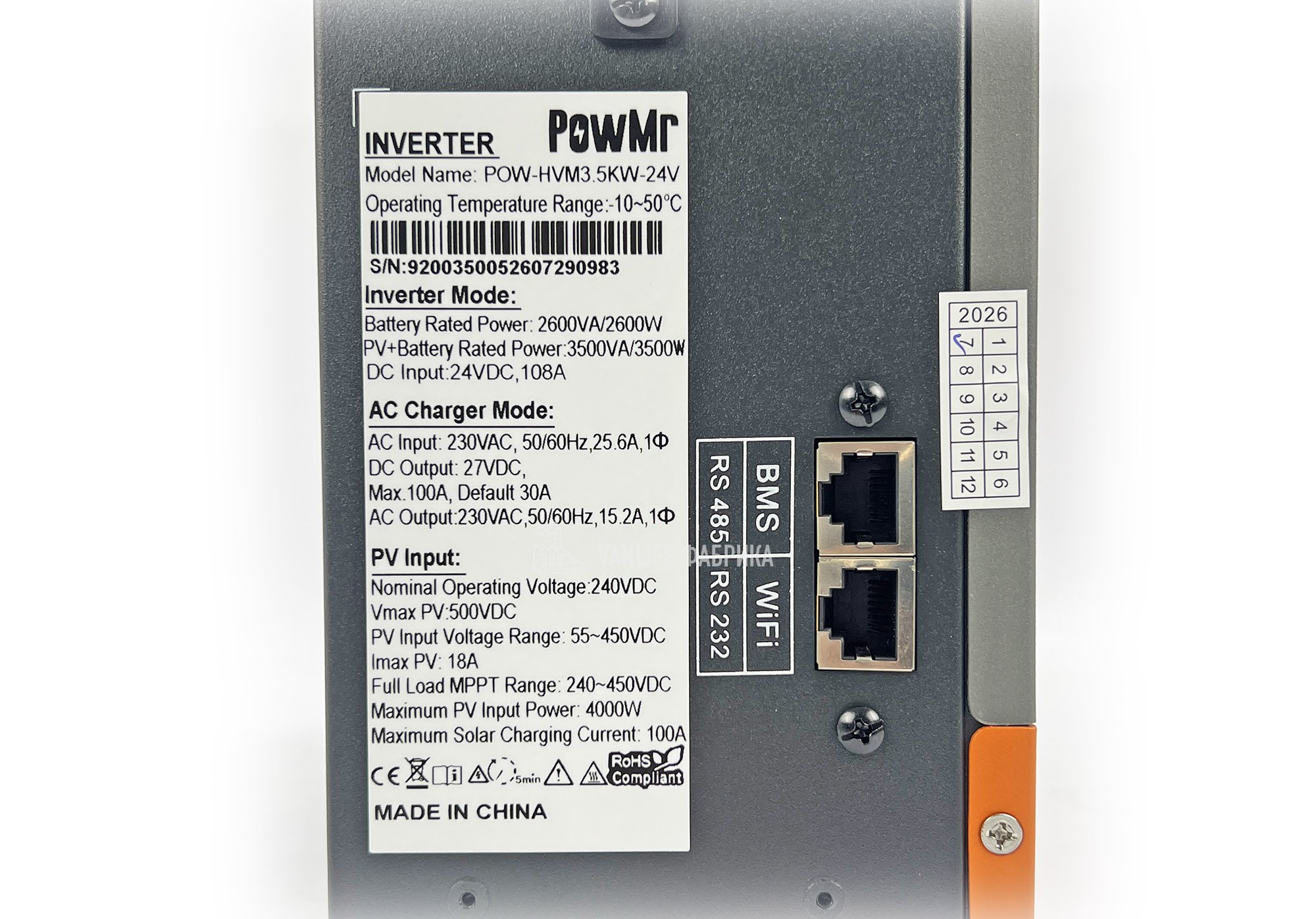

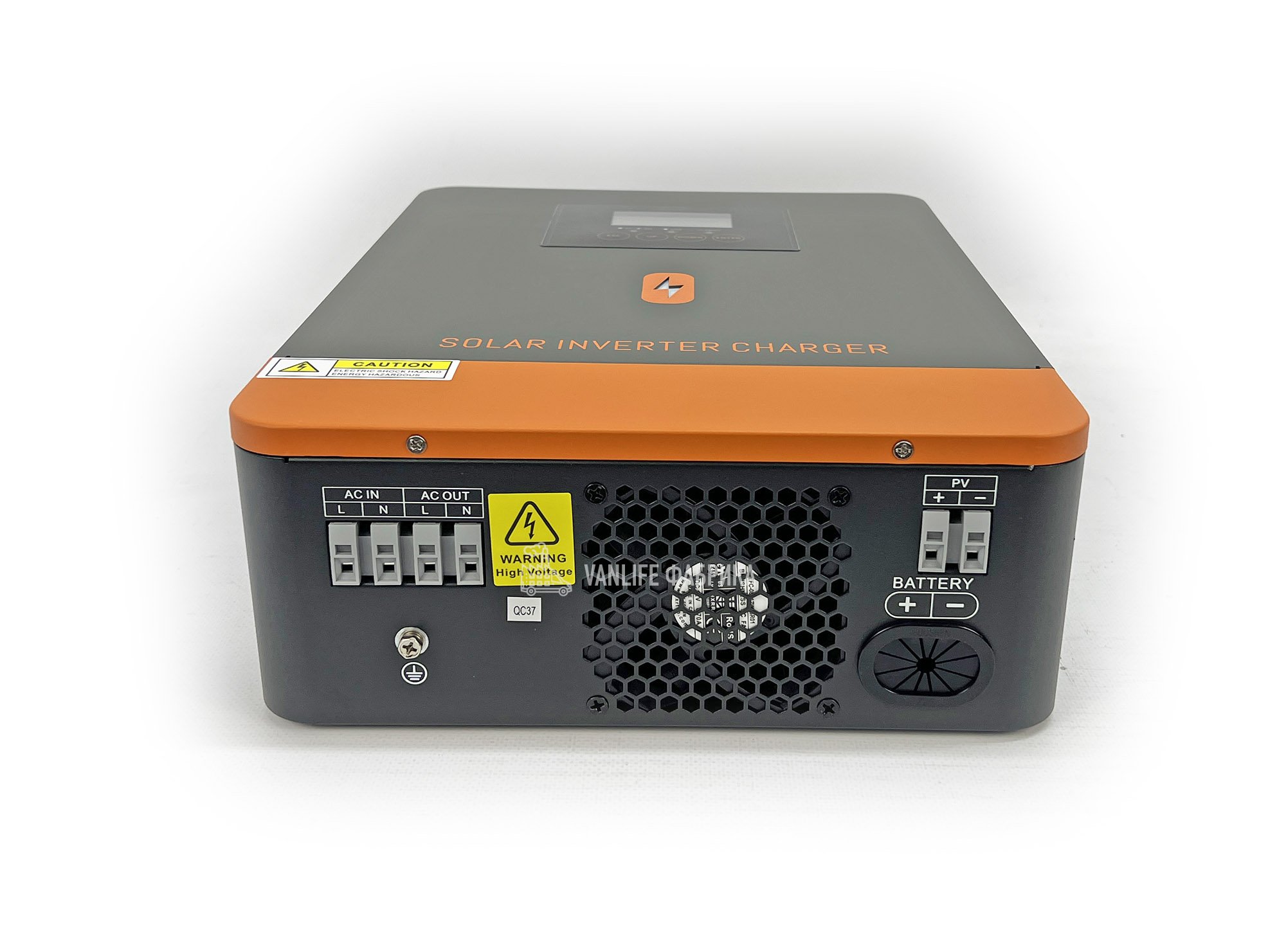

Солнечный массив — до 4000 Вт, входной ток PV — до 18 А. Рабочий диапазон — 55–450 В DC, MPPT при полной мощности — 240–450 В DC. Номинальное рабочее напряжение PV — 240 В. Предельное напряжение холостого хода — 500 В с учётом роста напряжения панелей на морозе. Ток PV относится к солнечному входу, а зарядный ток 100 А — к стороне аккумулятора.
🔌 Зарядка от сети и солнца
Сетевое зарядное устройство обеспечивает ток до 100 А, солнечное — до 100 А. Это отдельные пределы источников, их нельзя складывать в 200 А. Общий предел зарядки от сети и солнца — 100 А; заводское ограничение в программе 02 — 60 А. Заводская установка сетевого зарядного тока — 30 А; рабочий ток задают под конкретную АКБ.
Ток можно ограничить под возможности аккумулятора. Это удобно, если батарея допускает меньший зарядный ток или мощность внешнего подключения ограничена. Реальная скорость зарядки зависит от солнечной выработки, нагрузки, состояния АКБ и её допустимых режимов.
🔋 Настройки под аккумулятор
Поддерживаются свинцово-кислотные и литиевые аккумуляторы. Настраиваемый профиль позволяет согласовать зарядные напряжения и ток с требованиями конкретной батареи.
Для LiFePO4 параметры выбираются по характеристикам АКБ и BMS. Ёмкость определяет запас энергии, а допустимый ток батареи — какую нагрузку можно питать. Поэтому аккумуляторы одинаковой ёмкости не всегда взаимозаменяемы в системе на 3,5кВт.
🌤️ Приоритеты питания под вашу задачу
Настройки приоритета нагрузки и источников зарядки позволяют адаптировать систему к условиям эксплуатации. Например, при регулярных отключениях важен готовый запас энергии в АКБ, а при солнечной генерации — использование доступной энергии панелей.
Резерв дома
Выделенная линия для холодильника, связи и освещения. Батарея обеспечивает питание во время отключений.
Солнечная система
Панели пополняют запас энергии днём. Ёмкость АКБ выбирается с учётом вечернего и ночного потребления.
Автодом на 24В
Один узел для питания розеток, солнечной зарядки и восстановления АКБ при подключении к внешней сети.

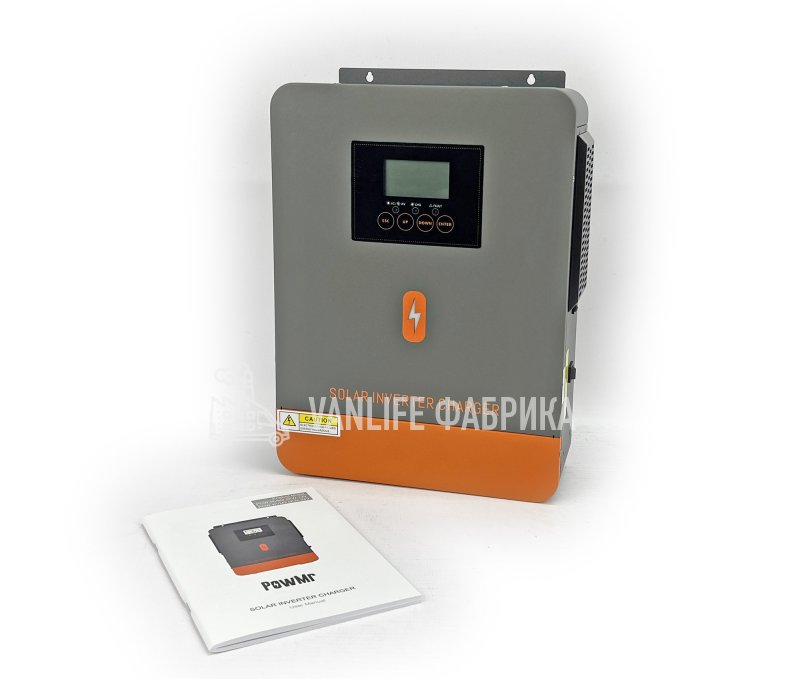

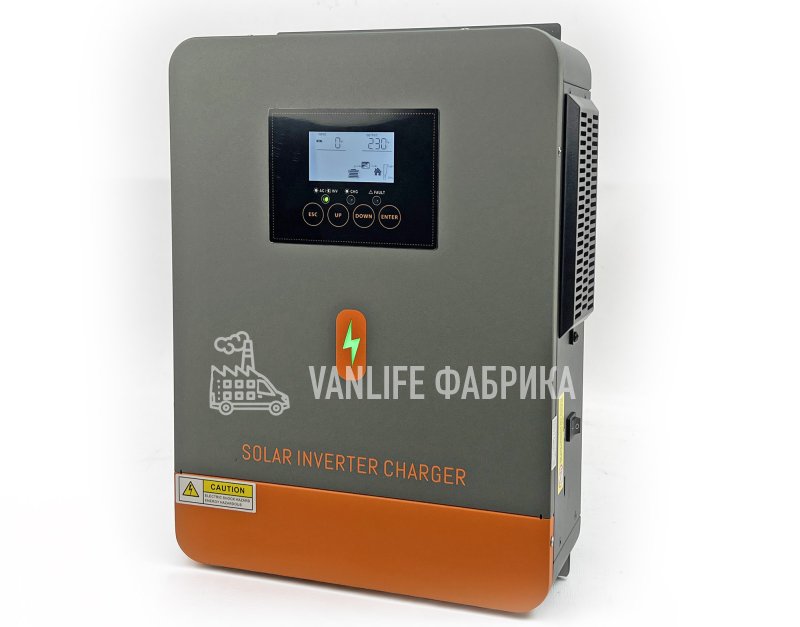

🖥️ Экран и управление

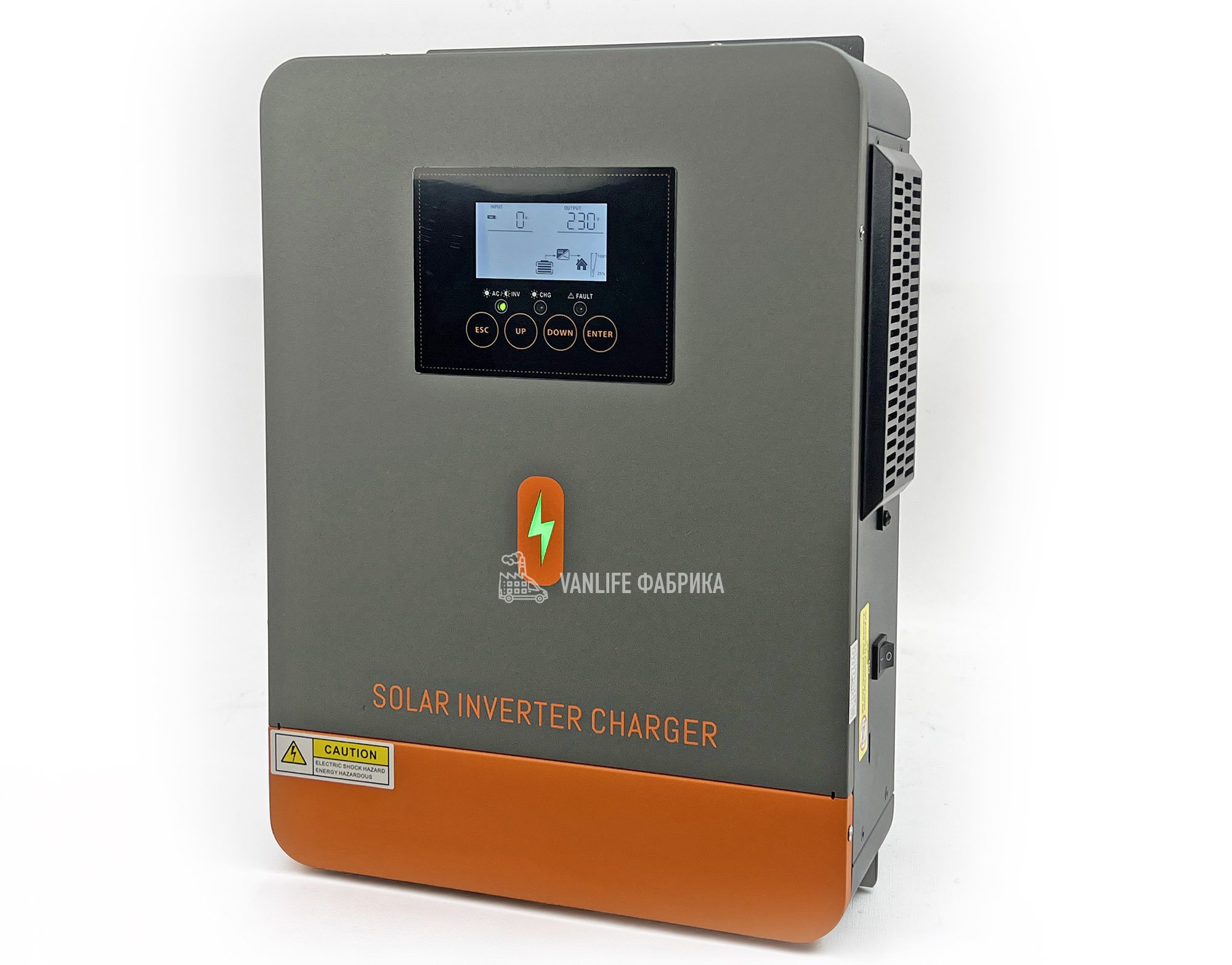

ЖК-дисплей показывает рабочие параметры и состояние системы. Отдельные индикаторы помогают определить режим питания, процесс зарядки и наличие ошибки. Настройки выполняются кнопками на передней панели.

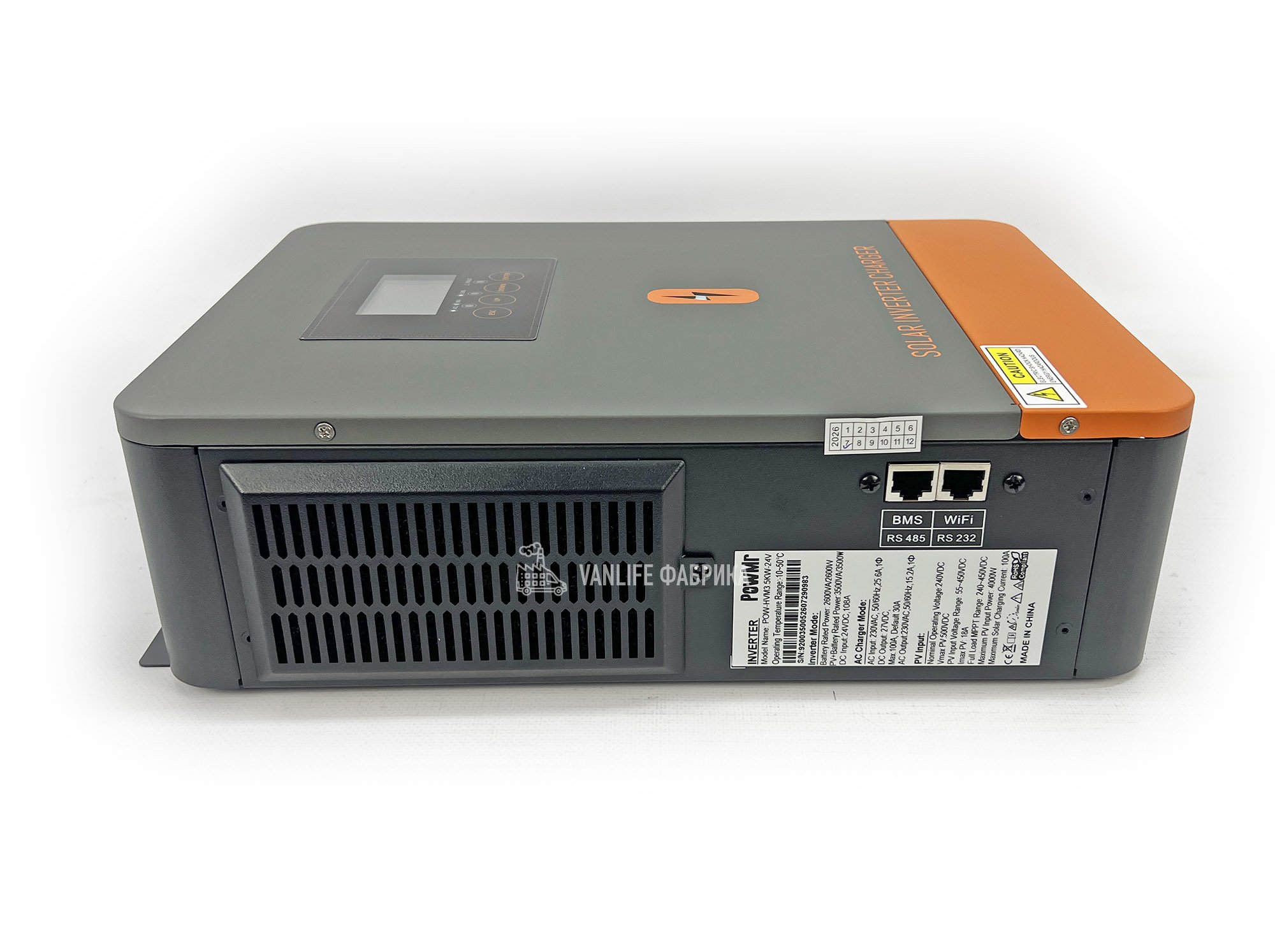

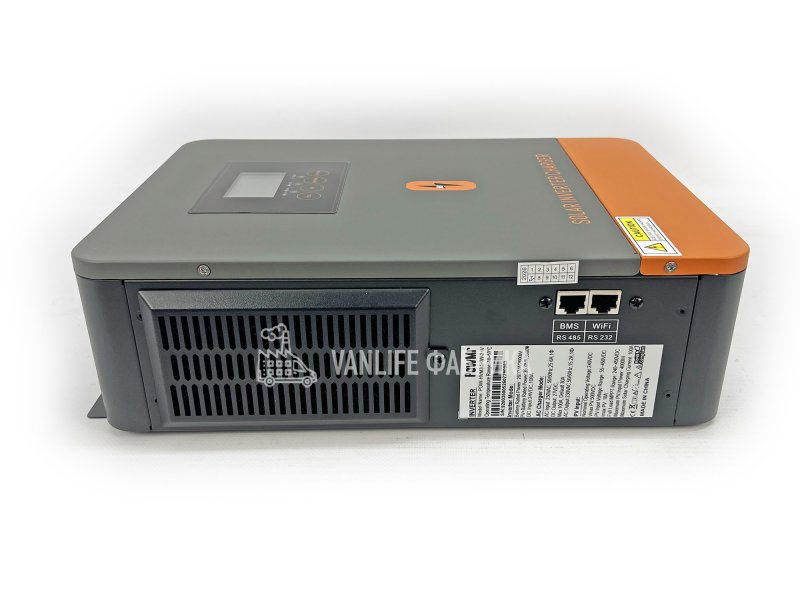

Через меню задаются параметры зарядки и приоритеты работы. Предусмотрен коммуникационный порт для совместимого внешнего Wi-Fi-модуля; сам модуль приобретается отдельно, если он не включён в выбранную комплектацию.

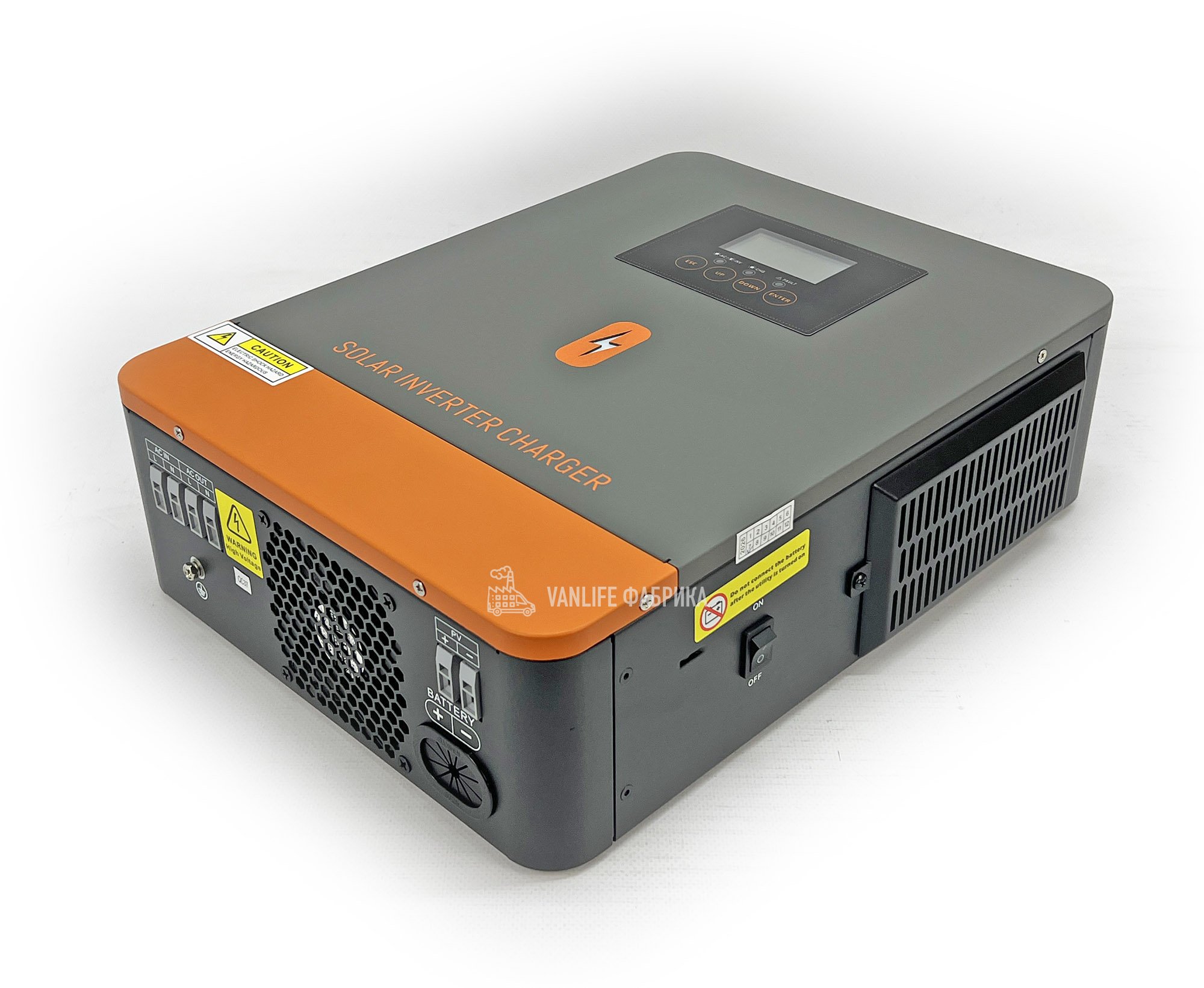

🛡️ Охлаждение и защиты

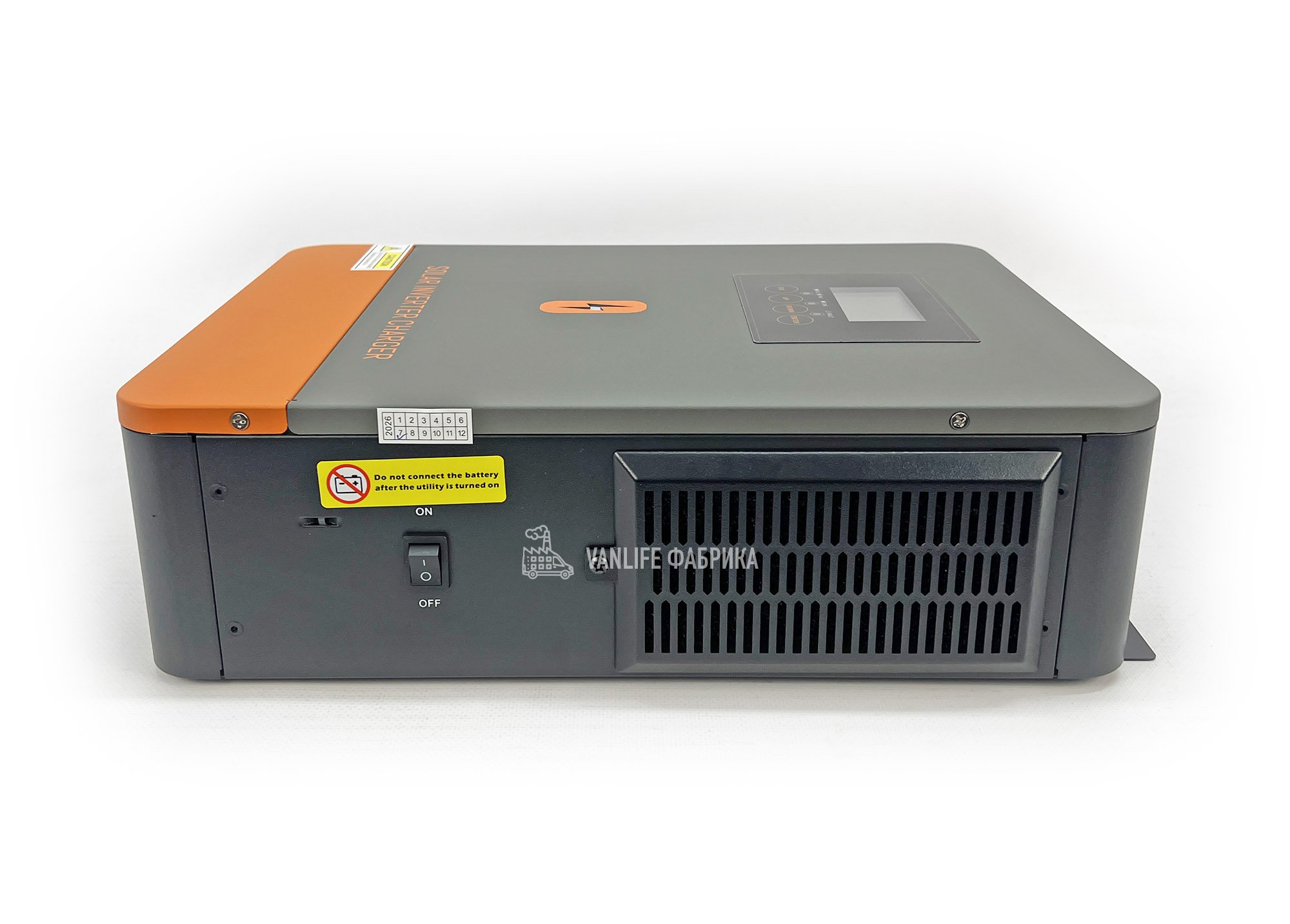

Вентиляторное охлаждение отводит тепло при работе под нагрузкой. Предусмотрены защиты от перегрузки, короткого замыкания и перегрева, а также отображение предупреждений и кодов неисправностей.
При размещении оставляют свободное пространство для движения воздуха и доступа к подключениям. Встроенные защиты работают вместе с правильно подобранными кабелями, автоматами и предохранителями системы.
🛠️ Что учесть при сборке системы

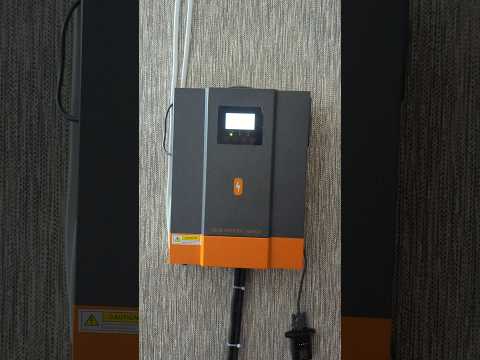

Инвертор устанавливается вертикально на прочную негорючую поверхность в сухом проветриваемом месте. Аккумулятор, панели, силовые кабели и внешняя защита подбираются под проект: мощность нагрузки, запас энергии и условия подключения.
При питании только от АКБ и нагрузке 2600 Вт расчётный ток батареи при напряжении 24 В составляет около 108 А без учёта потерь преобразования; фактический ток будет выше. Это расчётный ориентир: BMS, проводка и соединения должны выдерживать рабочие и пусковые токи. Время автономной работы рассчитывается отдельно — по запасу энергии АКБ и фактическому потреблению техники.
Максимальный КПД инвертора: 92%. Рабочая температура: −10…+50 °C. Масса без упаковки: 4,6 кг. Сетевой зарядный ток по умолчанию — 30 А; настройте его под допустимый ток АКБ.
