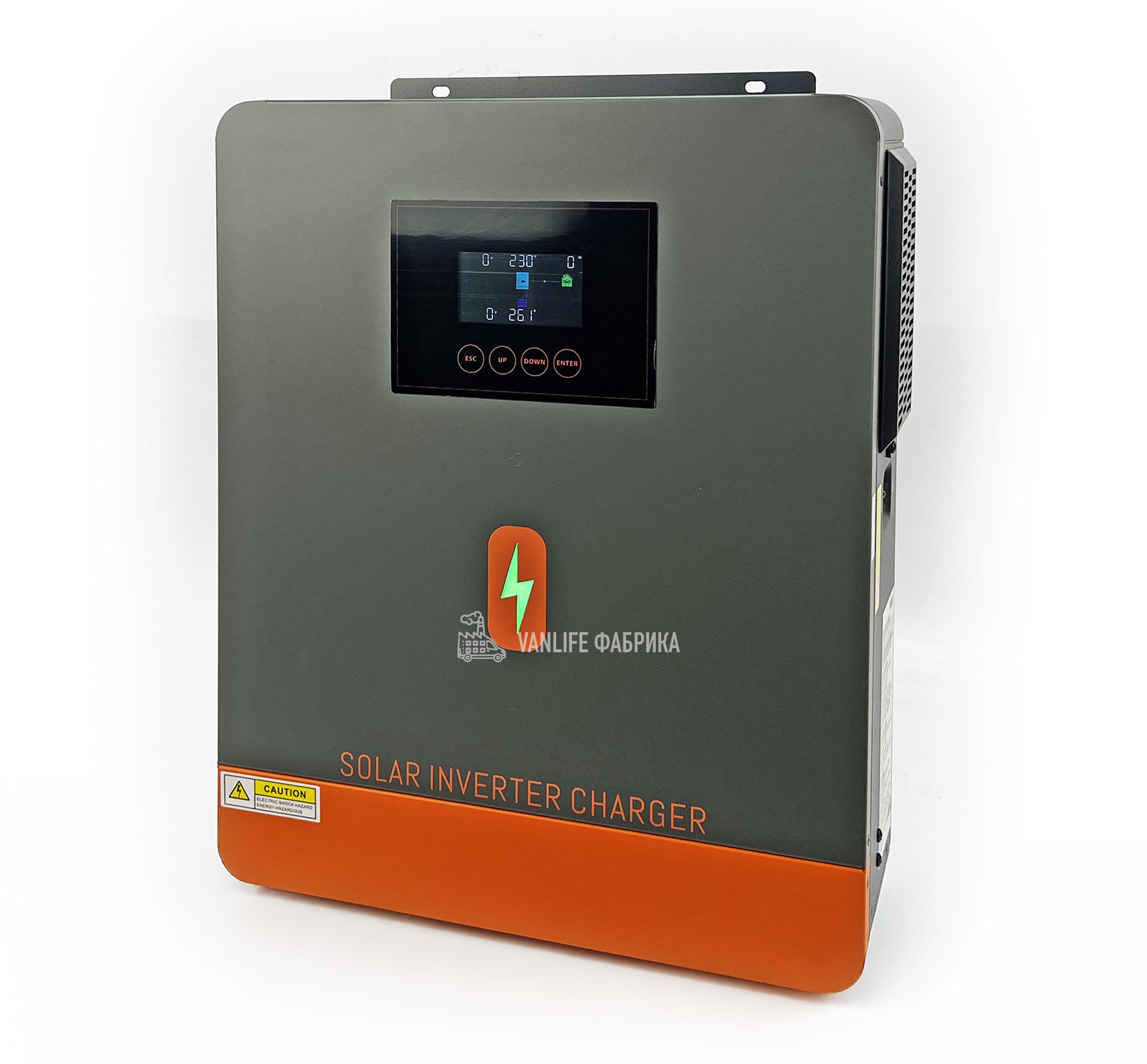

PowMr POW-HVM4.5K-24V-E — 4200Вт для системы питания на 24В
Инвертор, солнечный MPPT-контроллер и зарядное устройство от внешней сети в одном корпусе. Решение для резервного электроснабжения дома, дачи или автономной системы, где аккумулятор и солнечные панели работают вместе с внешним источником питания.
⚡ Чистая синусоида
Номинальная активная мощность составляет 4200Вт, полная мощность — 4500ВА. Преобразователь обеспечивает синусоидальное выходное напряжение 230В для питания бытовых приборов и электроники. При выборе нагрузки учитывают суммарное потребление и пусковые токи: холодильник или насос в момент запуска может потреблять заметно больше, чем при установившейся работе.
🔄 Сеть, аккумулятор и резерв
Внешняя сеть может питать потребителей и восстанавливать заряд батареи. При её отключении запас энергии аккумулятора используется для работы подключённой нагрузки. Приоритет источников настраивается под задачу системы.
Для домашнего резерва удобно выделить линию важных потребителей: освещение, холодильник и связь. Это позволяет расходовать запас АКБ на оборудование, которое действительно нужно во время отключения.
☀️ Параметры солнечного входа
Солнечный массив — до 6200 Вт, входной ток PV — до 27 А. Рабочий диапазон — 60–450 В DC, MPPT при полной мощности — 240–450 В DC. Номинальное рабочее напряжение PV — 240 В. Предельное напряжение холостого хода — 500 В с учётом роста напряжения панелей на морозе. Ток PV относится к солнечному входу, а зарядный ток 120 А — к стороне аккумулятора.
🔌 Зарядка от сети и солнечных панелей
Сетевое зарядное устройство поддерживает ток до 100А, солнечный контроллер — до 120А. Это пределы отдельных режимов, а не обещание суммарной зарядки 220А. Допустимый ток задаётся с учётом аккумулятора и возможностей источника энергии.
Сетевая зарядка удобна для восстановления запаса АКБ после отключения электричества. Солнечная генерация помогает пополнять этот запас днём. Фактическое время зарядки зависит от состояния батареи, потребления нагрузки, освещённости и выбранных настроек.
🔋 Настраиваемая зарядка АКБ
Настройки типа батареи и зарядного тока позволяют согласовать работу инвертора со свинцово-кислотным или литиевым аккумулятором. Для LiFePO4 напряжения и токи выбирают по документации батареи и ограничениям BMS. Ёмкость определяет запас энергии, а допустимый ток — доступную нагрузку.

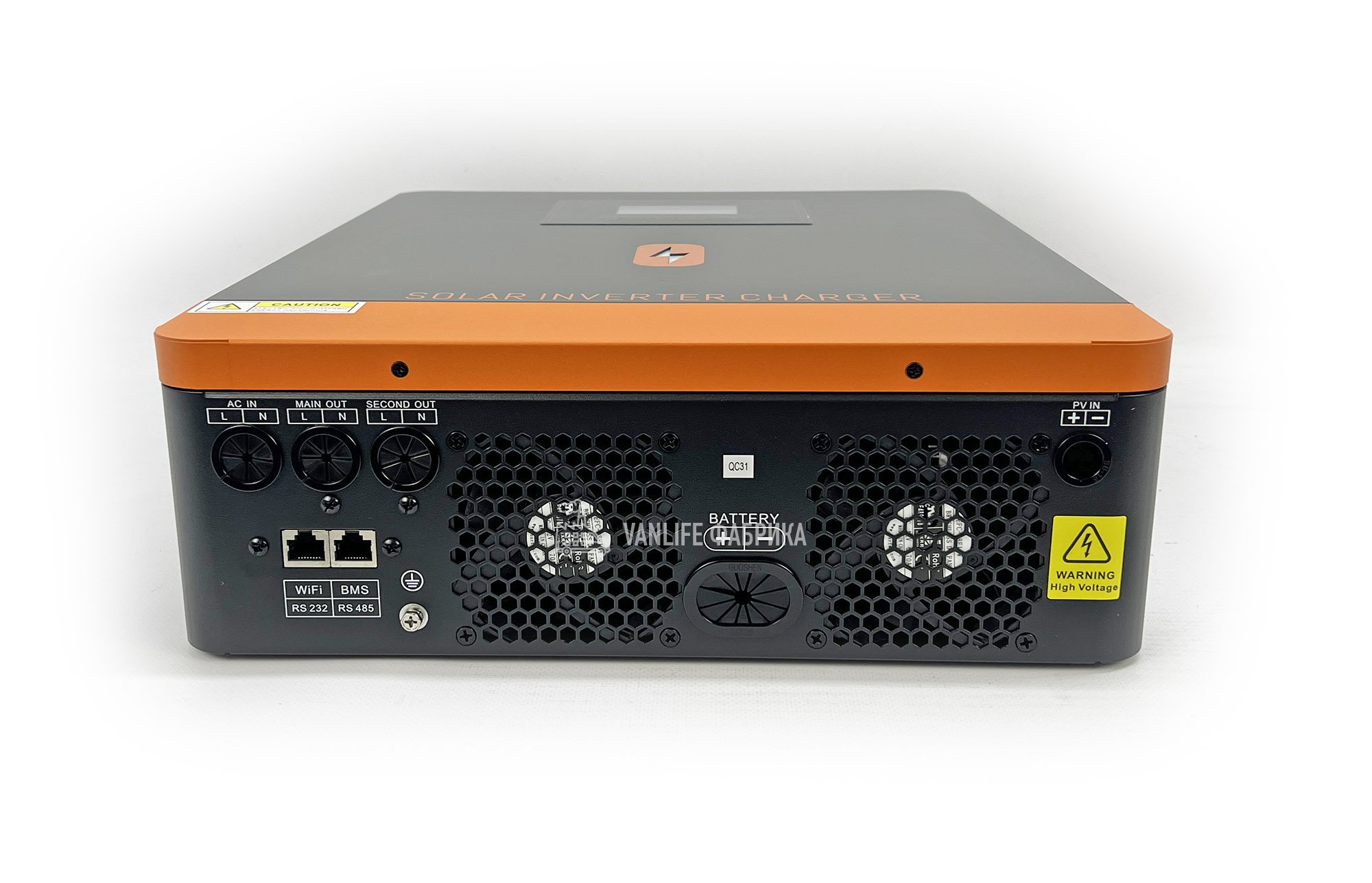

🔌 Два выхода переменного тока
Два AC-выхода позволяют разделить подключённые группы потребителей. Такое разделение полезно для системы с разными приоритетами нагрузки: например, освещения и связи отдельно от остальных розеток. Распределение нагрузки и пороги работы выходов выбираются при настройке системы.
🖥️ Экран, настройки и связь с BMS

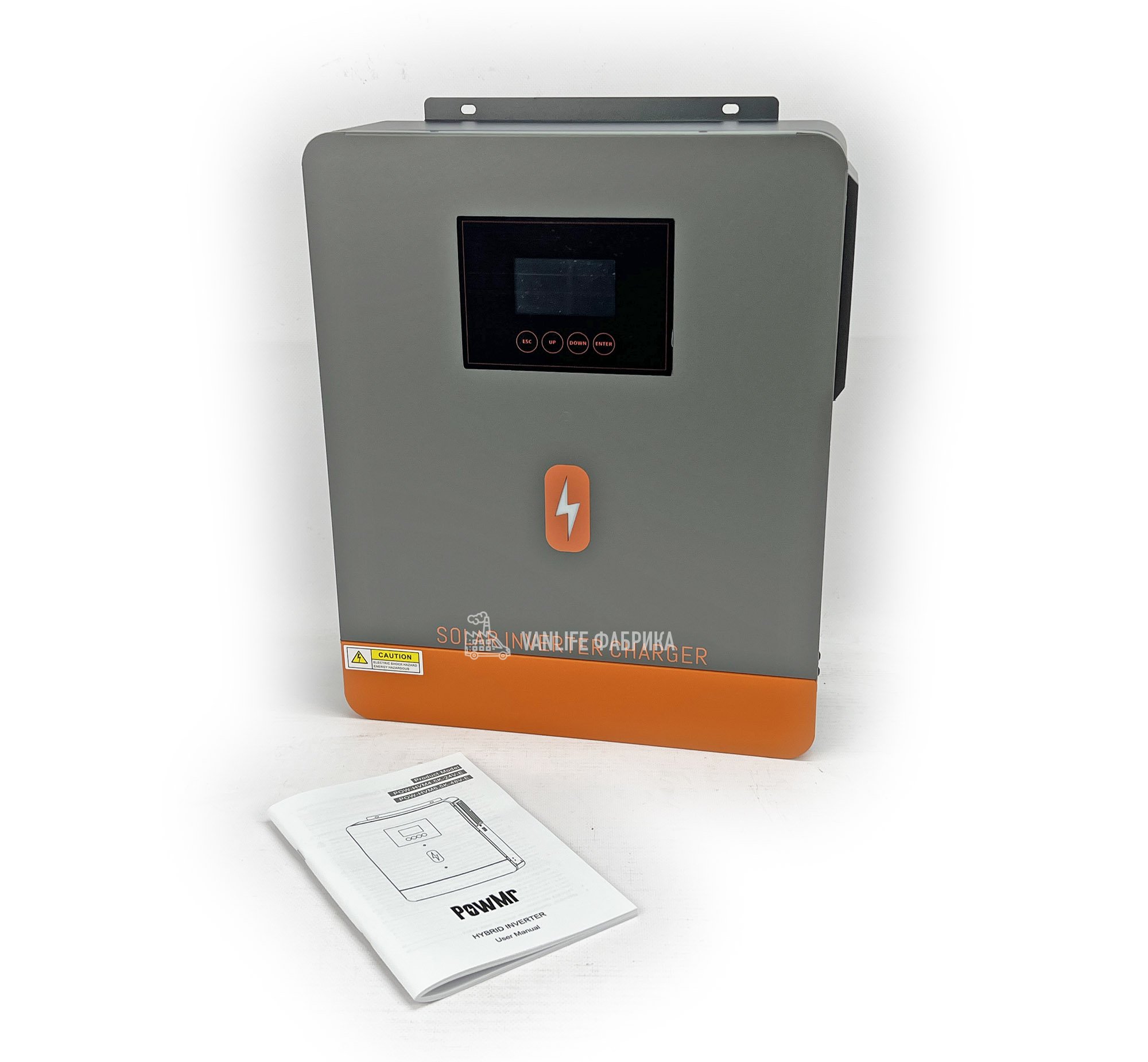

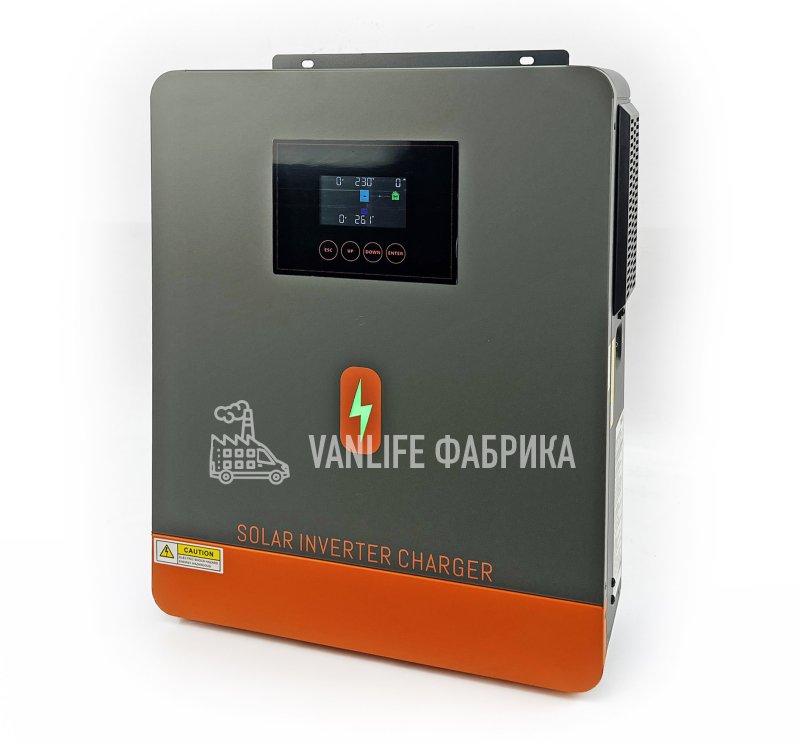

На передней панели находятся LCD-дисплей и кнопки управления. Через меню задаются приоритет источника питания, тип аккумулятора и параметры зарядки.
Предусмотрены RS232 и RS485/BMS. Подключение к литиевой батарее по интерфейсу связи требует совместимого протокола и правильной распиновки кабеля: наличие одинакового разъёма само по себе не гарантирует совместимость.
🛡️ Защиты и охлаждение

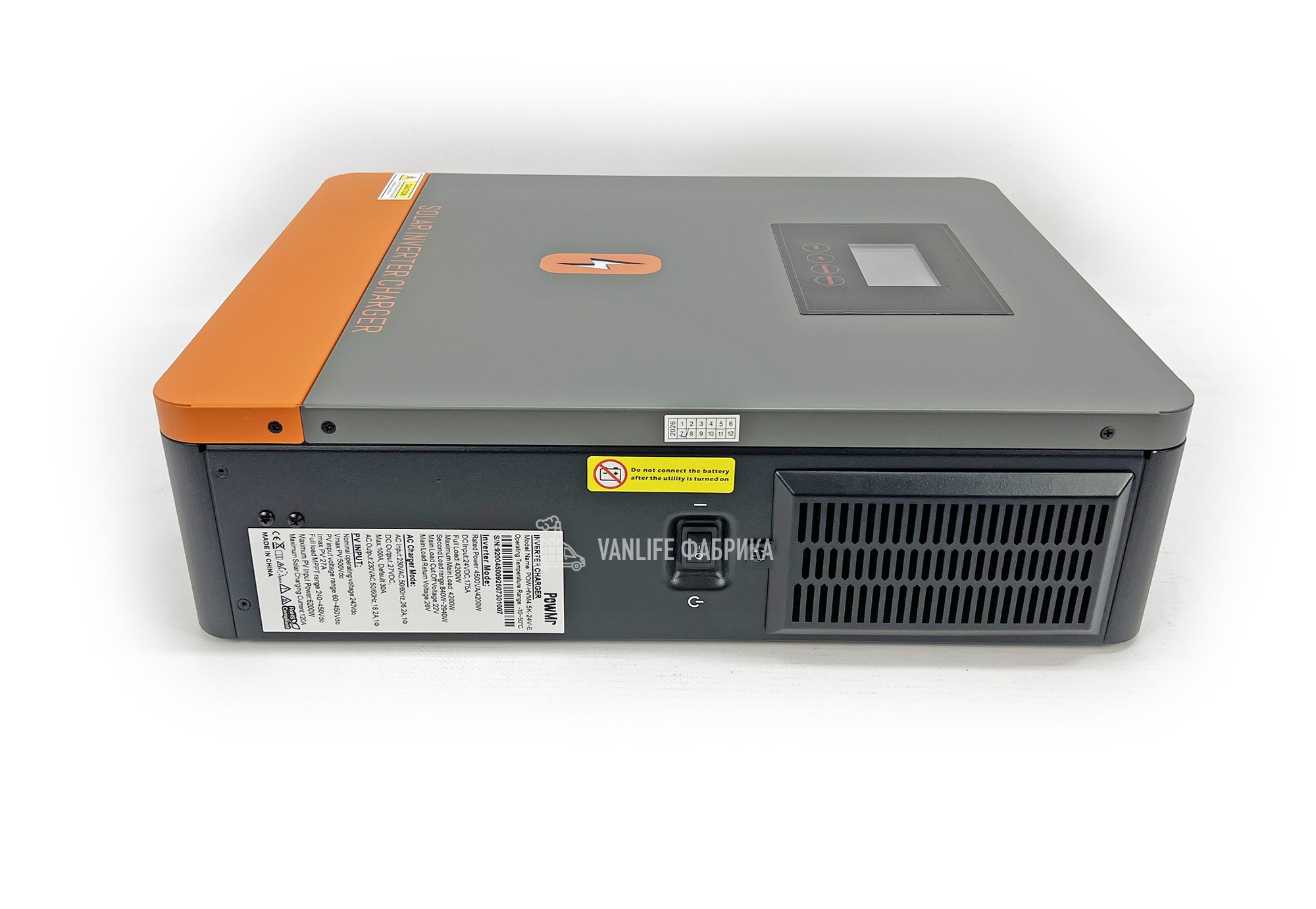

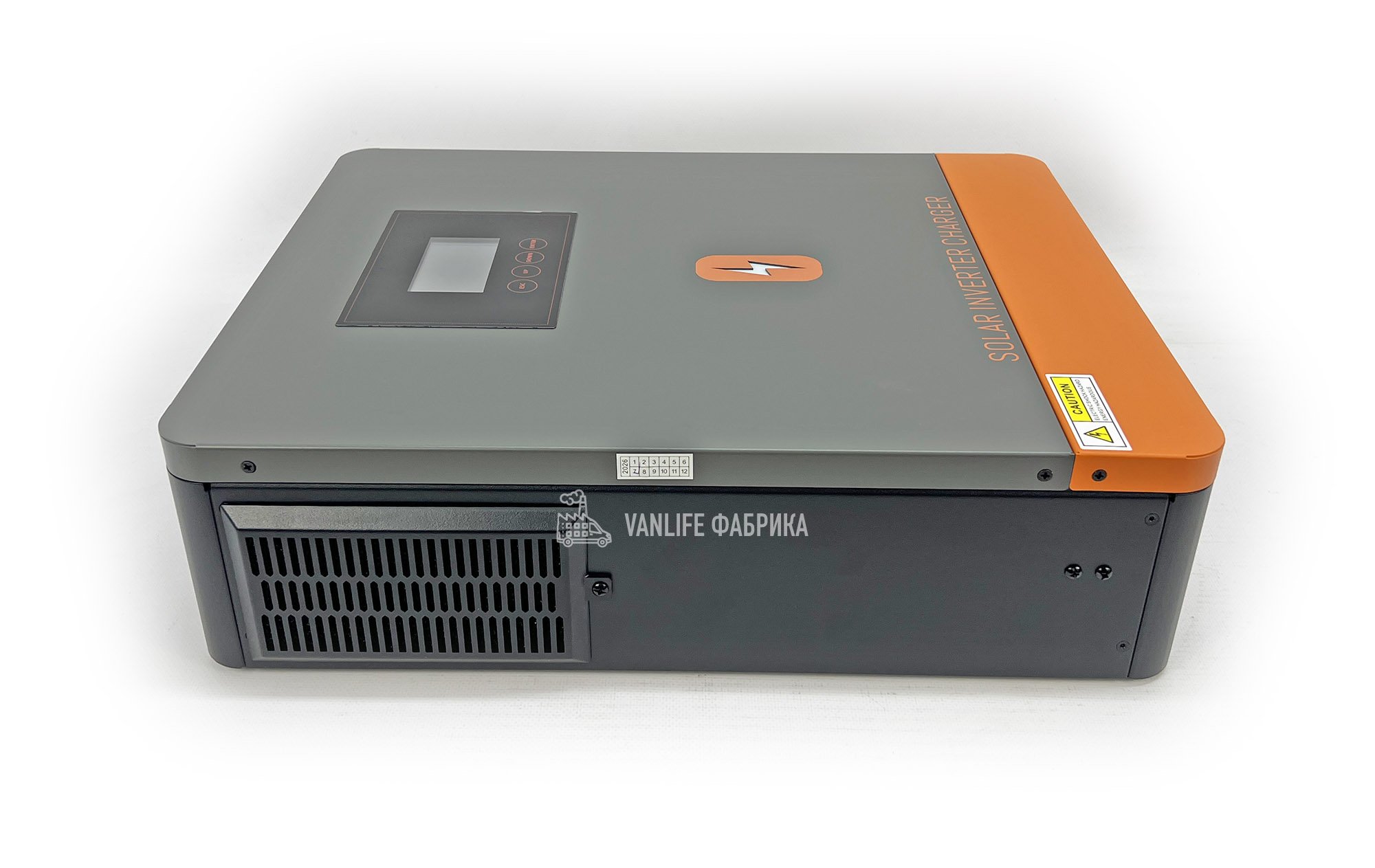

Предусмотрены защиты от перегрузки, перегрева и короткого замыкания. Для отвода тепла требуется свободное движение воздуха вокруг корпуса. Встроенная защита дополняет внешние автоматы, предохранители и правильно подобранную проводку.
🛠️ Подбор и установка

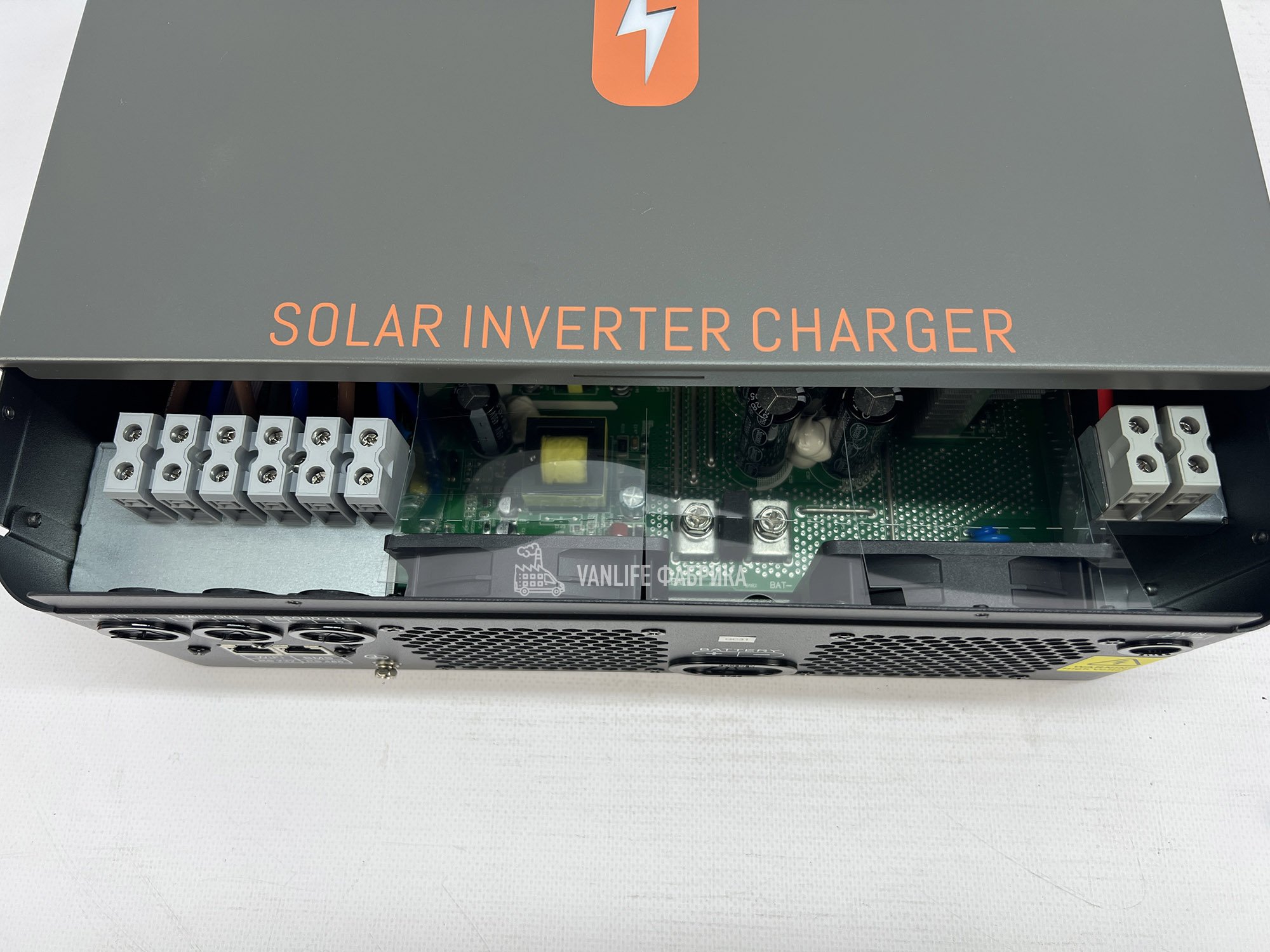

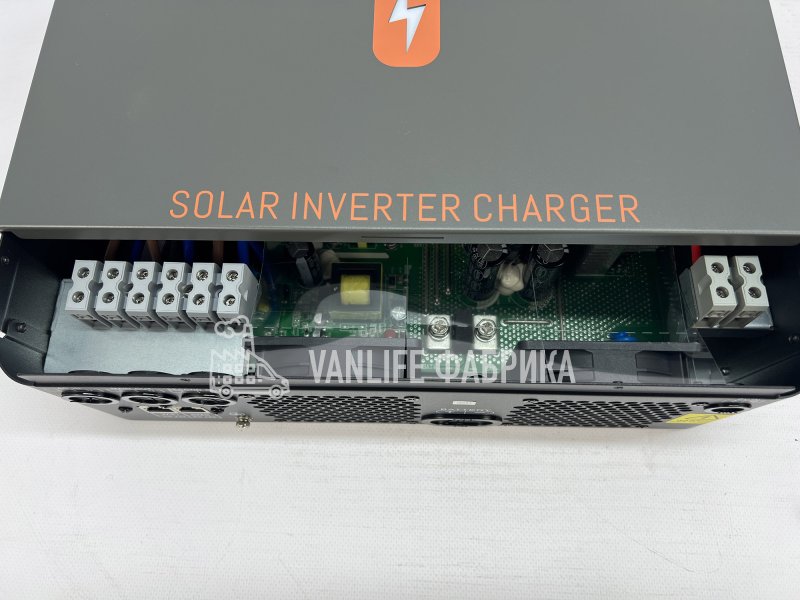

Устройство размещают на прочной негорючей поверхности с доступом к силовым соединениям и вентиляции. Место установки должно быть сухим; кабели, защитные устройства и аккумулятор подбираются по расчётным рабочим и пусковым токам.
Время автономной работы зависит от полезной энергии батареи и фактической нагрузки. При 4200Вт и 24В расчётный ток составляет 175А ещё без учёта потерь преобразования. Силовую цепь и BMS выбирают с запасом по рабочим и пусковым токам. Мощность инвертора определяет допустимую одновременную нагрузку, а длительность работы рассчитывают по энергии АКБ.
🔌 Пределы двух выходов

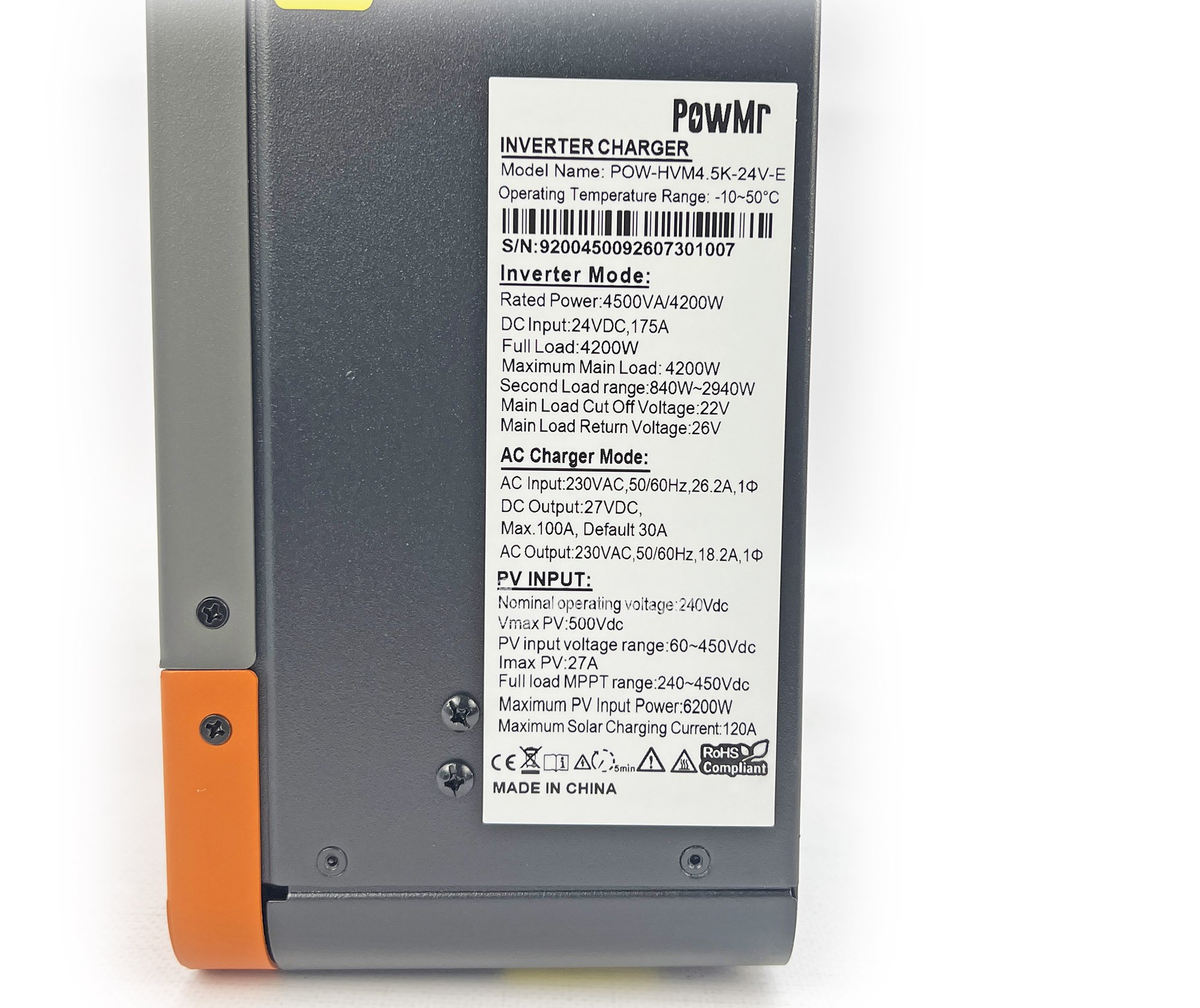

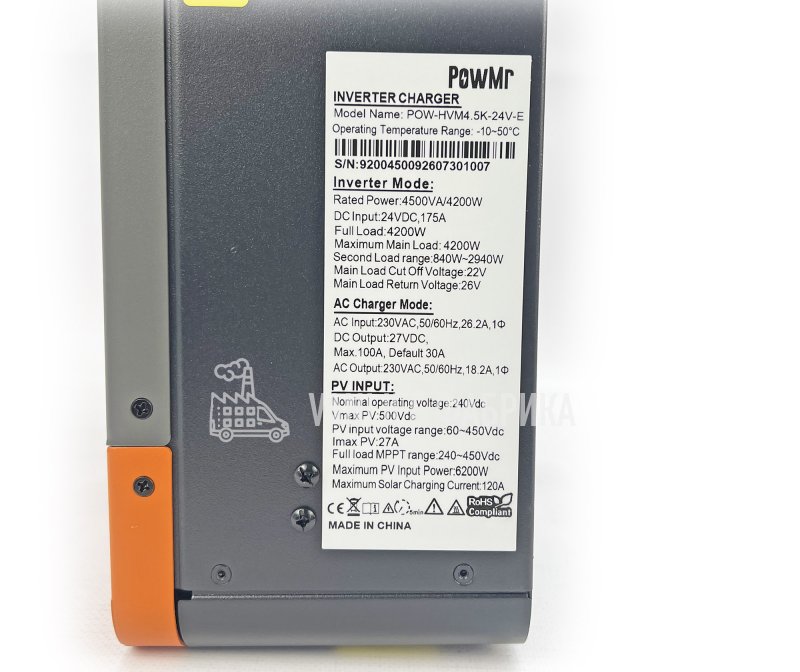

Основной выход — до 4200 Вт, диапазон второго выхода — 840–2940 Вт. Суммарная нагрузка обоих выходов ограничена 4200 Вт: их мощности не складываются. На маркировке указаны пороги основного выхода: отключение при 22 В и возврат при 26 В. Настройки согласуют с используемым аккумулятором.

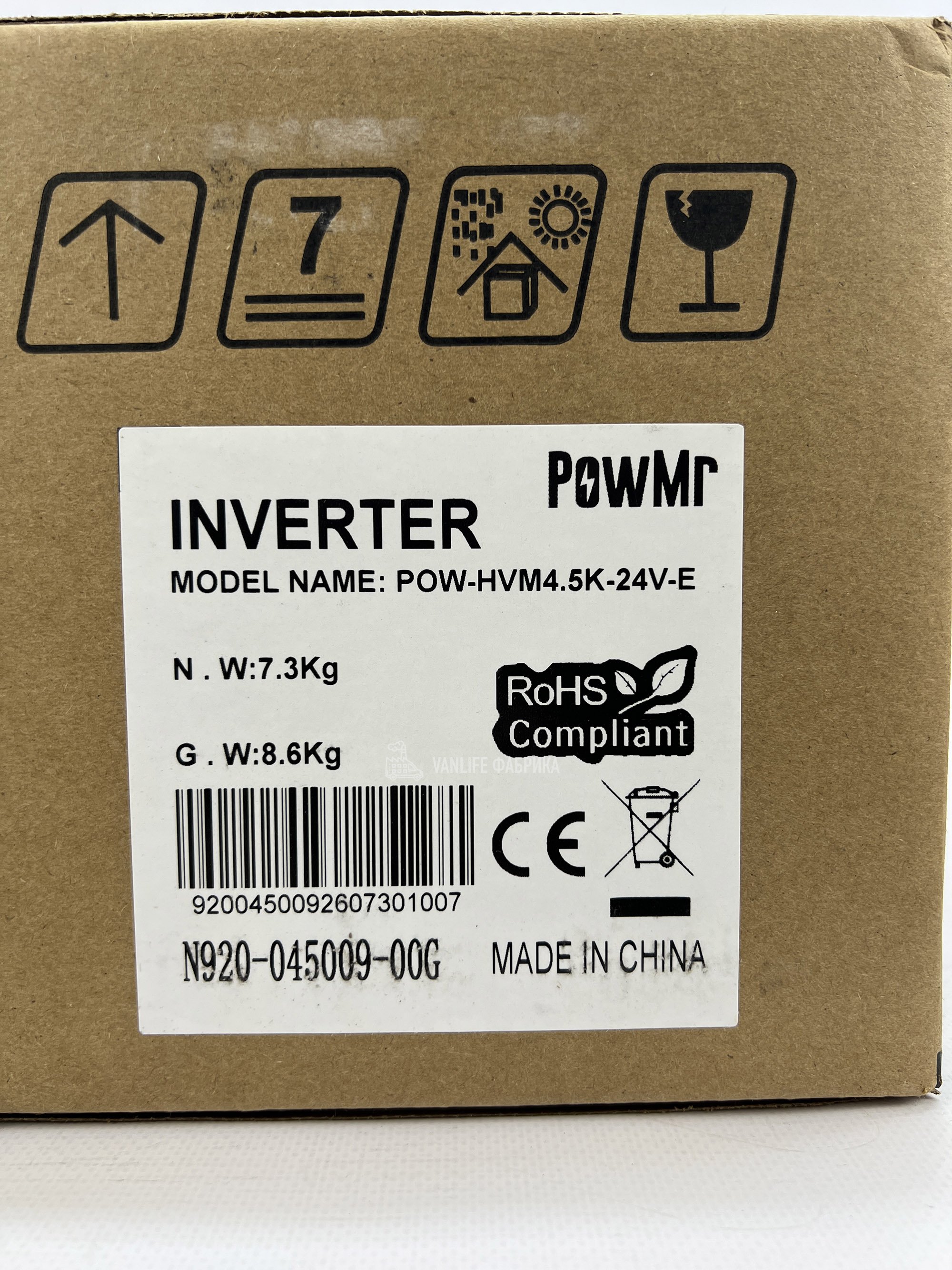

Рабочая температура: −10…+50 °C. Масса без упаковки: 7,3 кг. Сетевой зарядный ток по умолчанию — 30 А; настройте его под допустимый ток АКБ.
