SUMT EP-4200H — один инвертор для систем 12 и 24В
Гибридный инвертор объединяет преобразователь с чистой синусоидой, MPPT-контроллер солнечных панелей и зарядное устройство от сети. Подходит для автономного и резервного питания дома, дачи или автодома с аккумуляторной системой 12 либо 24В.
🔋 Два варианта аккумуляторной системы

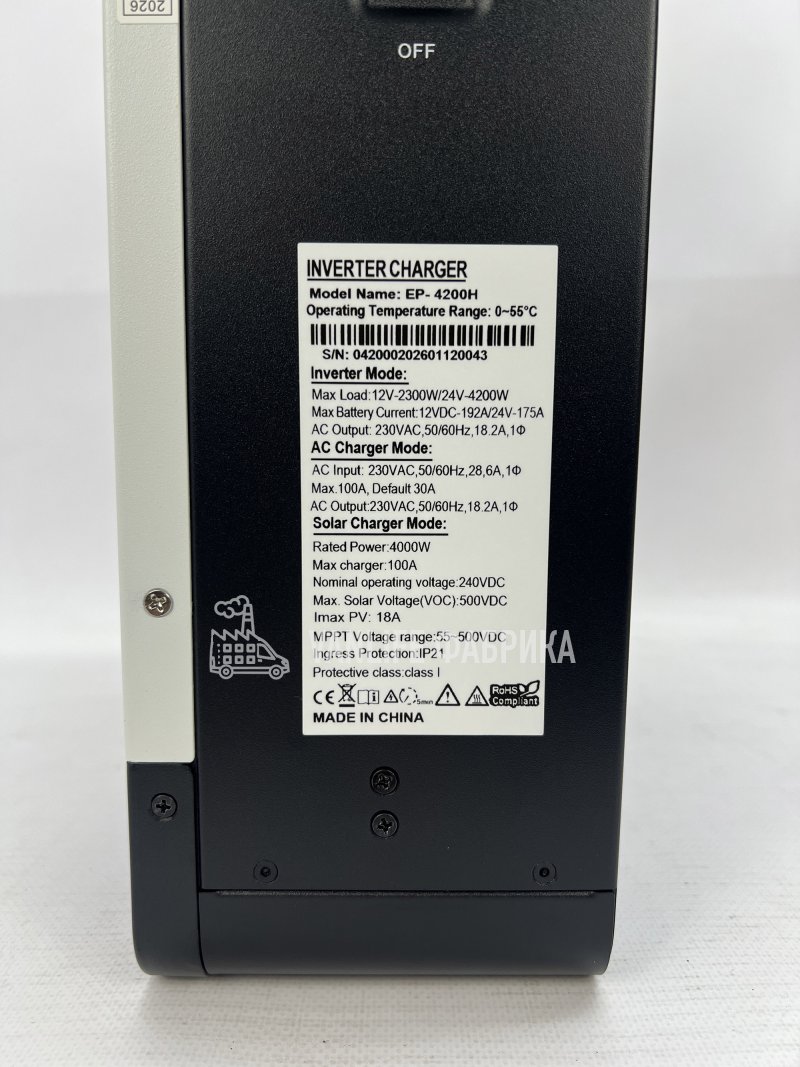

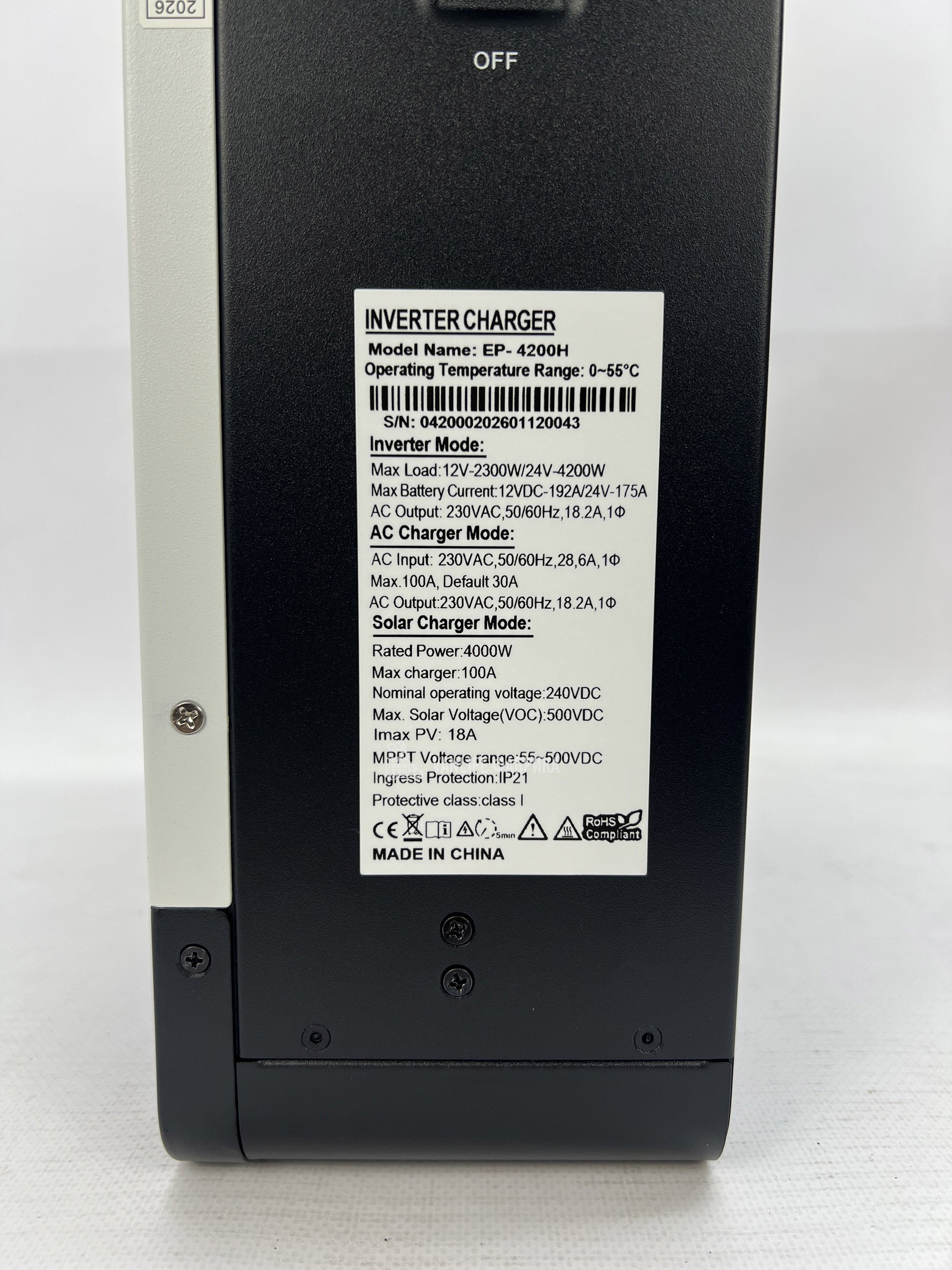

EP-4200H работает с батарейным блоком номиналом 12В или 24В. Допустимая постоянная нагрузка зависит от выбранного напряжения: до 2300Вт на 12В и до 4200Вт на 24В. Это два режима одного устройства, а не два независимых аккумуляторных входа.
Режим 12В удобен для существующей бортовой системы, а 24В позволяет использовать большую выходную мощность. При переходе на другое напряжение согласуют весь батарейный блок, настройки и подключённое DC-оборудование. Переключать аккумуляторы при работающем инверторе нельзя.
⚡ Чистая синусоида для бытовой техники
Инвертор преобразует напряжение аккумулятора 12 или 24В в переменное напряжение 230В AC. Синусоидальная форма подходит для бытовой электроники и техники с электродвигателями при соблюдении допустимой мощности.
Суммарную мощность одновременно включённых приборов соотносят с номиналом выбранного режима. При подборе холодильника, насоса или другого двигателя учитывают его пусковой ток.
☀️ Солнечные панели и MPPT

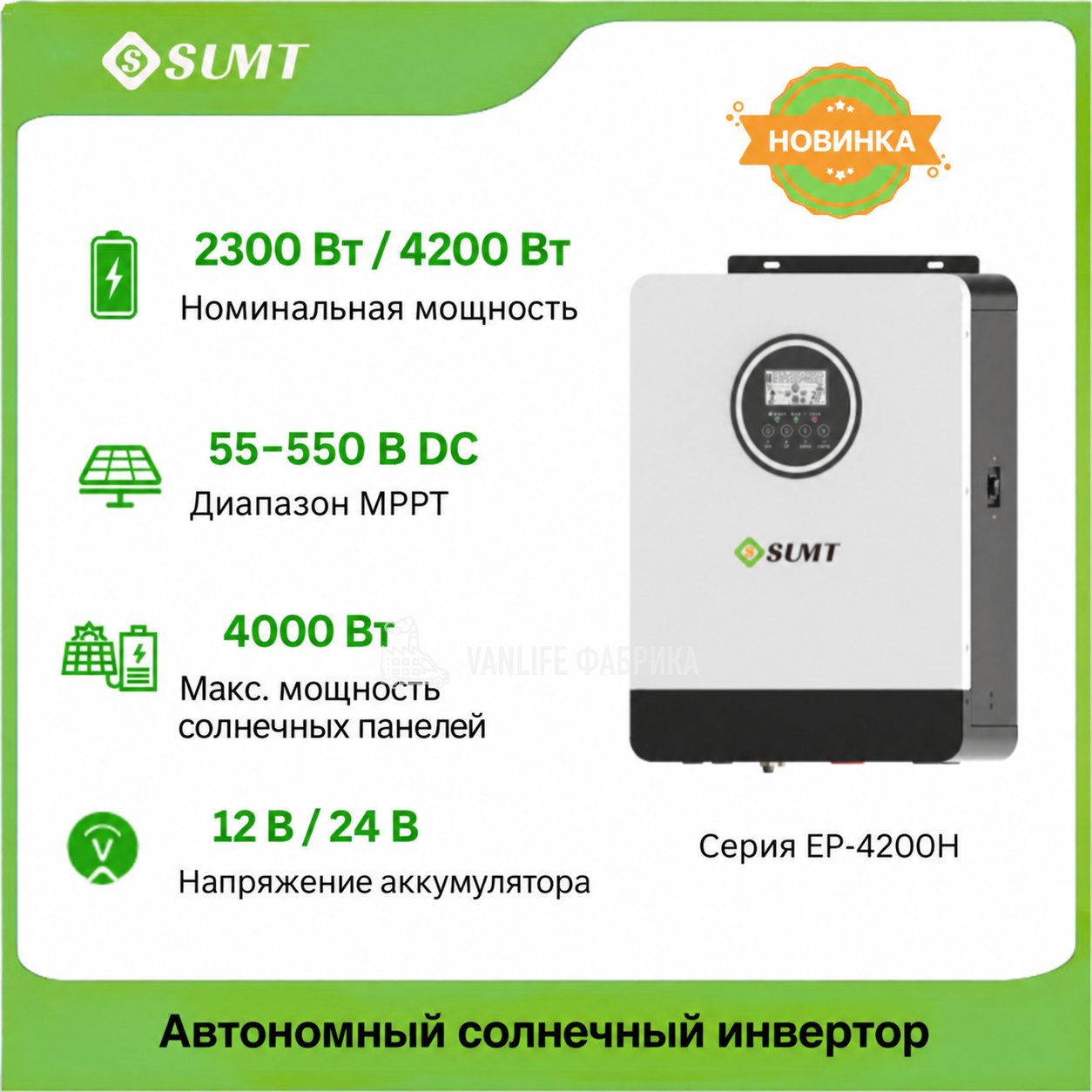

Встроенный MPPT-контроллер отслеживает рабочую точку солнечного массива при изменении освещённости. Максимальная мощность подключаемых панелей — 4000Вт, заявленный рабочий диапазон MPPT — 55–550В DC.
При проектировании массива проверяют напряжение всей последовательной цепочки, включая его рост на морозе, и оставляют запас до предельного значения. Панели подбирают по электрическим параметрам массива, независимо от номинального напряжения аккумулятора.
🔌 Зарядка от сети и солнца
Предусмотрена зарядка аккумулятора от внешнего AC-источника и от солнечных панелей. Заявленный максимальный зарядный ток составляет 100А. Допустимые настройки выбирают по инструкции инвертора и ограничениям батареи.
Зарядный ток настраивается через LCD-меню. Его согласуют с ёмкостью аккумулятора, допустимым током BMS и доступной мощностью источника. Реальная скорость зарядки зависит также от текущей нагрузки и солнечной генерации.
🔄 Резервное питание и внешний AC-источник
Инвертор поддерживает подключение электросети или совместимого генератора. Солнечная энергия и сеть могут участвовать в питании нагрузки одновременно. После восстановления внешней сети предусмотрен автоматический перезапуск.
Для резерва удобно выделить группу важных потребителей: освещение, холодильник, связь и необходимые розетки. Такое распределение позволяет расходовать запас энергии аккумулятора на оборудование, которое нужно во время отключения.
🖥️ Дисплей и настройка

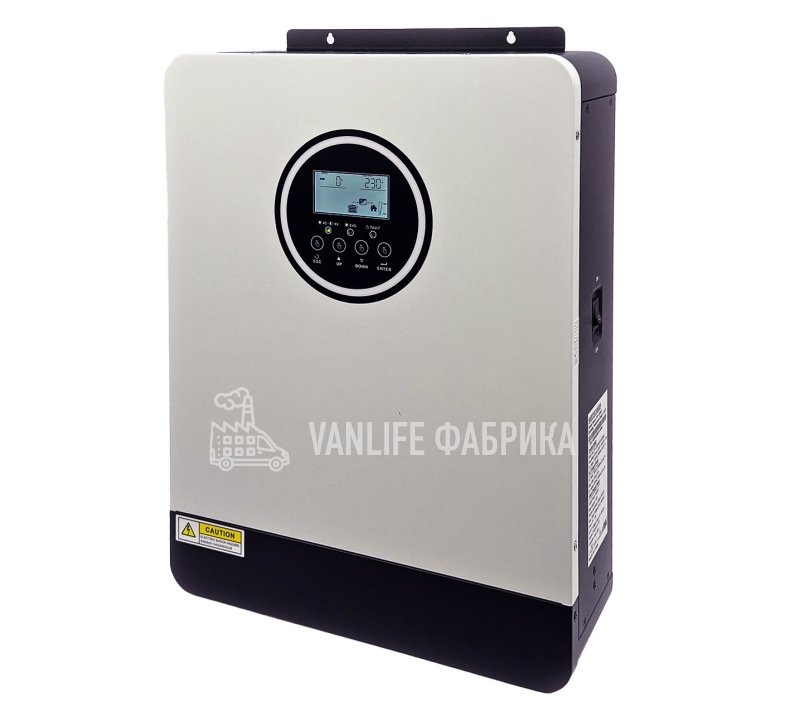

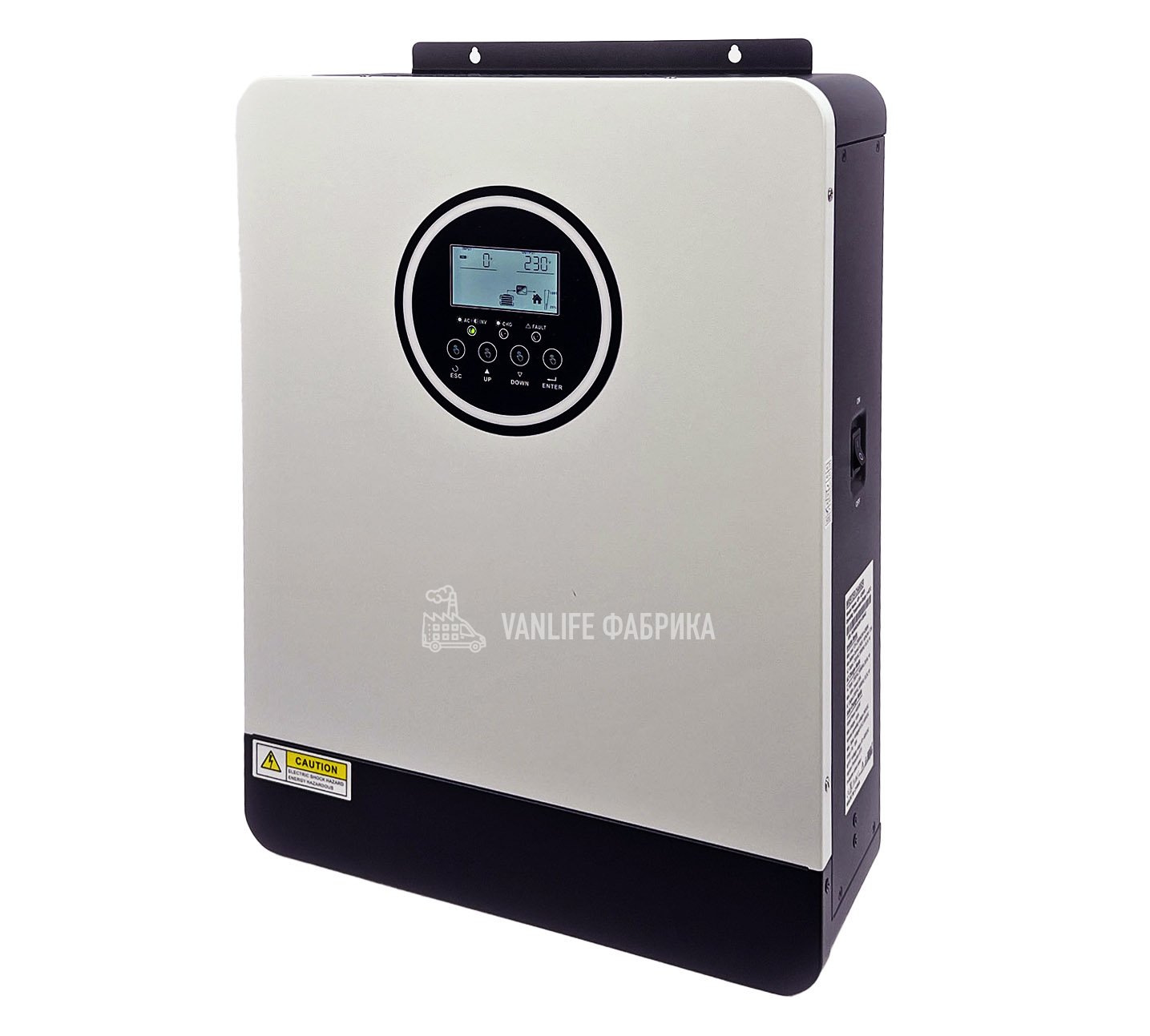

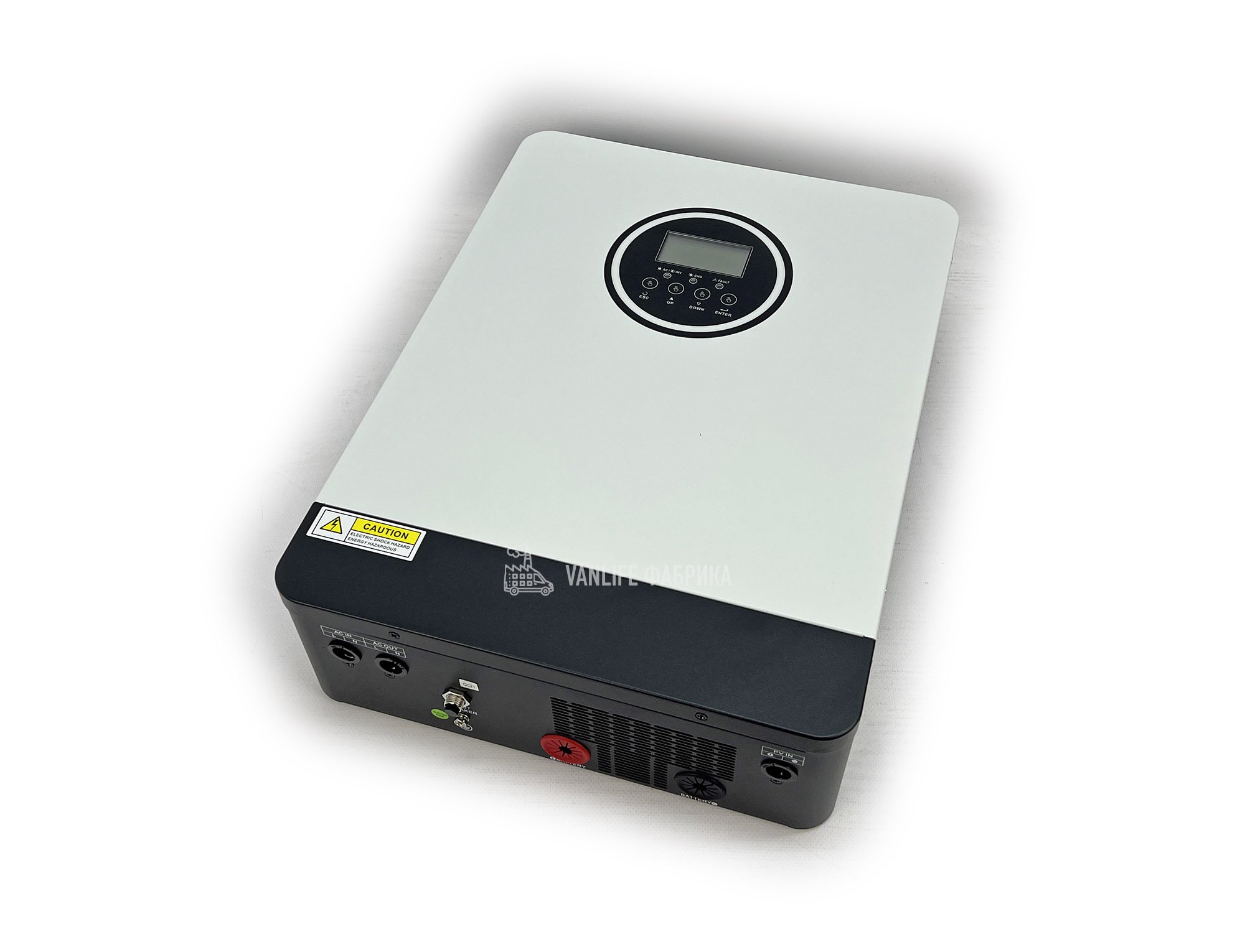

LCD-дисплей и кнопки на передней панели позволяют контролировать работу системы и изменять настройки, включая зарядный ток. Экран расположен в круглой панели управления, доступной при настенном монтаже.
🔋 Типы аккумуляторов
Предусмотрены профили GEL, AGM, FLD, LI и пользовательский режим USER. Напряжение и ток заряда выбирают под конкретную батарею. Для литиевой АКБ дополнительно учитывают ограничения BMS; поддержка литиевого профиля сама по себе не означает цифровую связь с любой BMS.
🛡️ Защиты и обслуживание

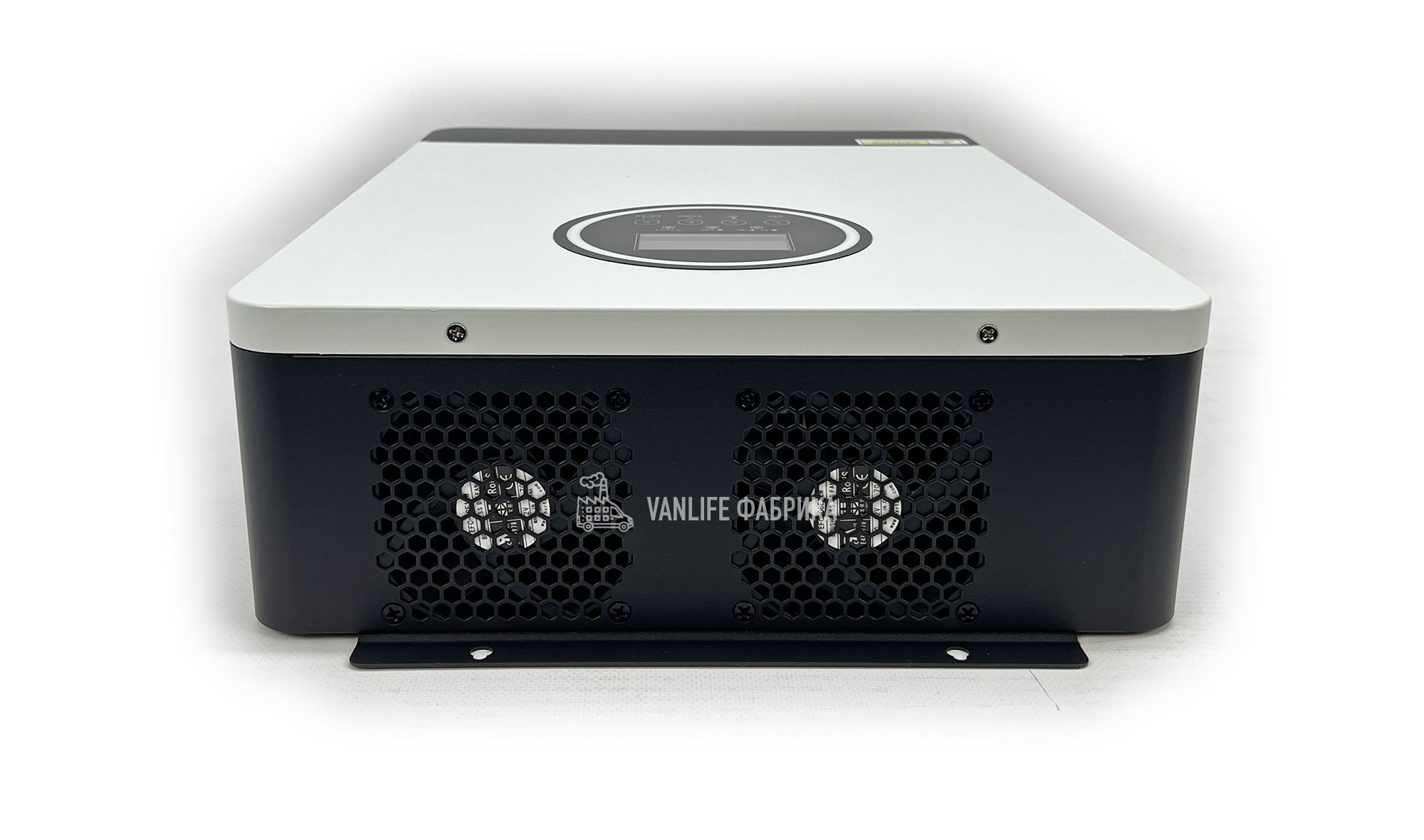

Предусмотрены защиты от перегрузки, перегрева и короткого замыкания. Вентиляторы отводят тепло от силовой части. При установке сохраняют доступ к вентиляционным отверстиям. Защиты инвертора дополняются внешними автоматами, предохранителями и правильно выбранным заземлением.
🛠️ Подбор аккумулятора и силовой проводки
При 2300Вт и 12В расчётный ток батареи составляет около 192А, при 4200Вт и 24В — 175А ещё без учёта потерь. Кабели, предохранитель, соединения и BMS должны выдерживать рабочие и пусковые токи выбранного режима.
Продолжительность автономной работы рассчитывают по полезной энергии аккумулятора и потреблению нагрузки. Инвертор устанавливают на прочной негорючей поверхности в сухом месте со свободным отводом тепла.
