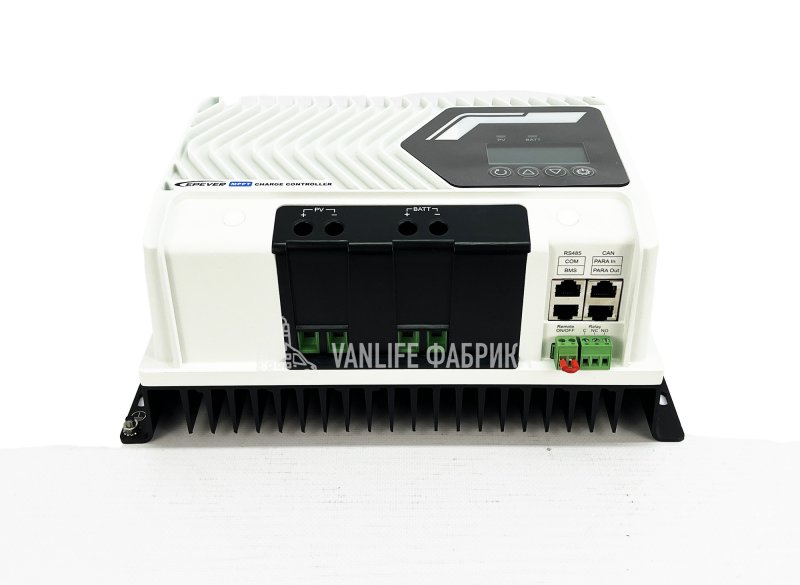

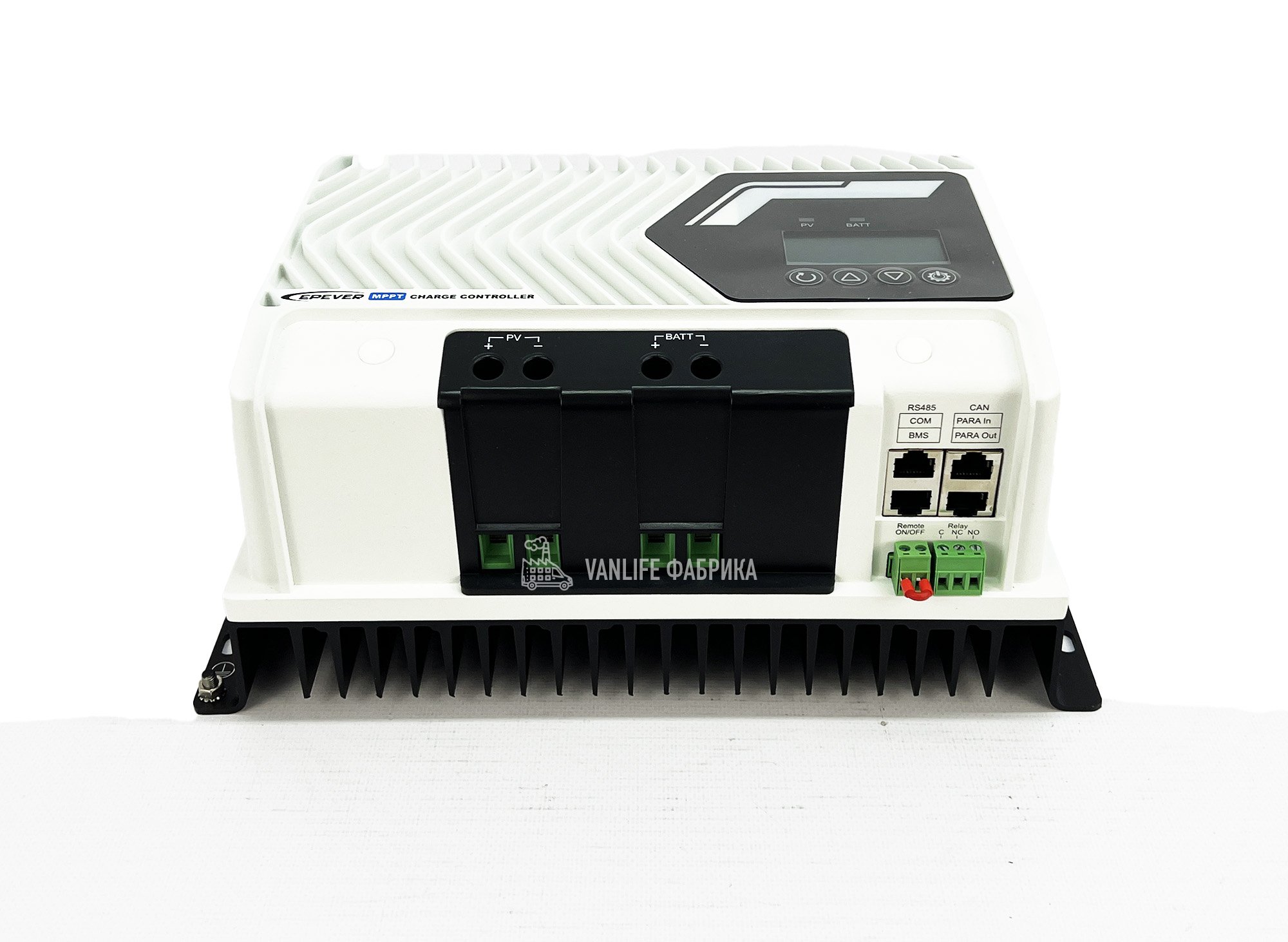

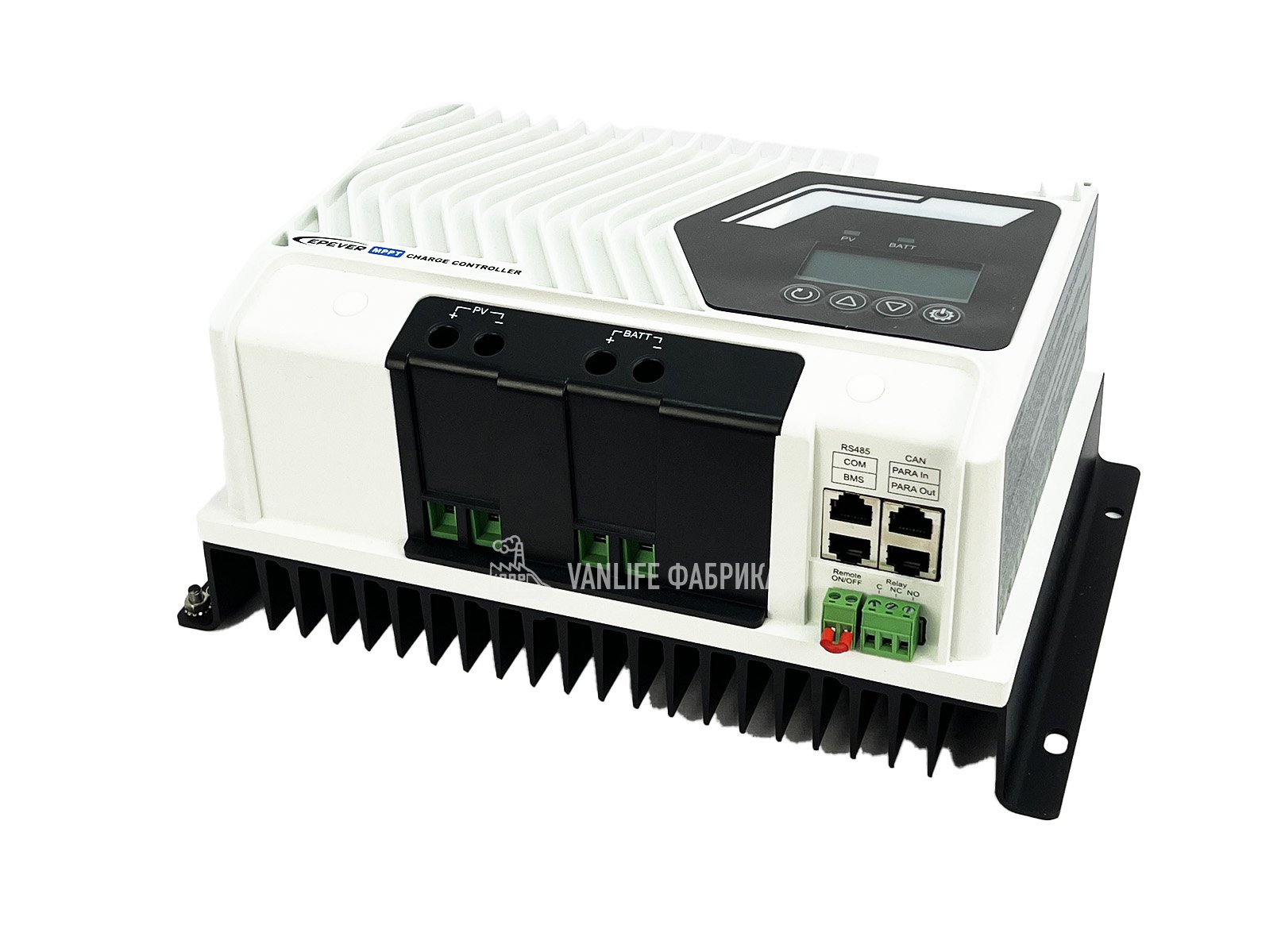

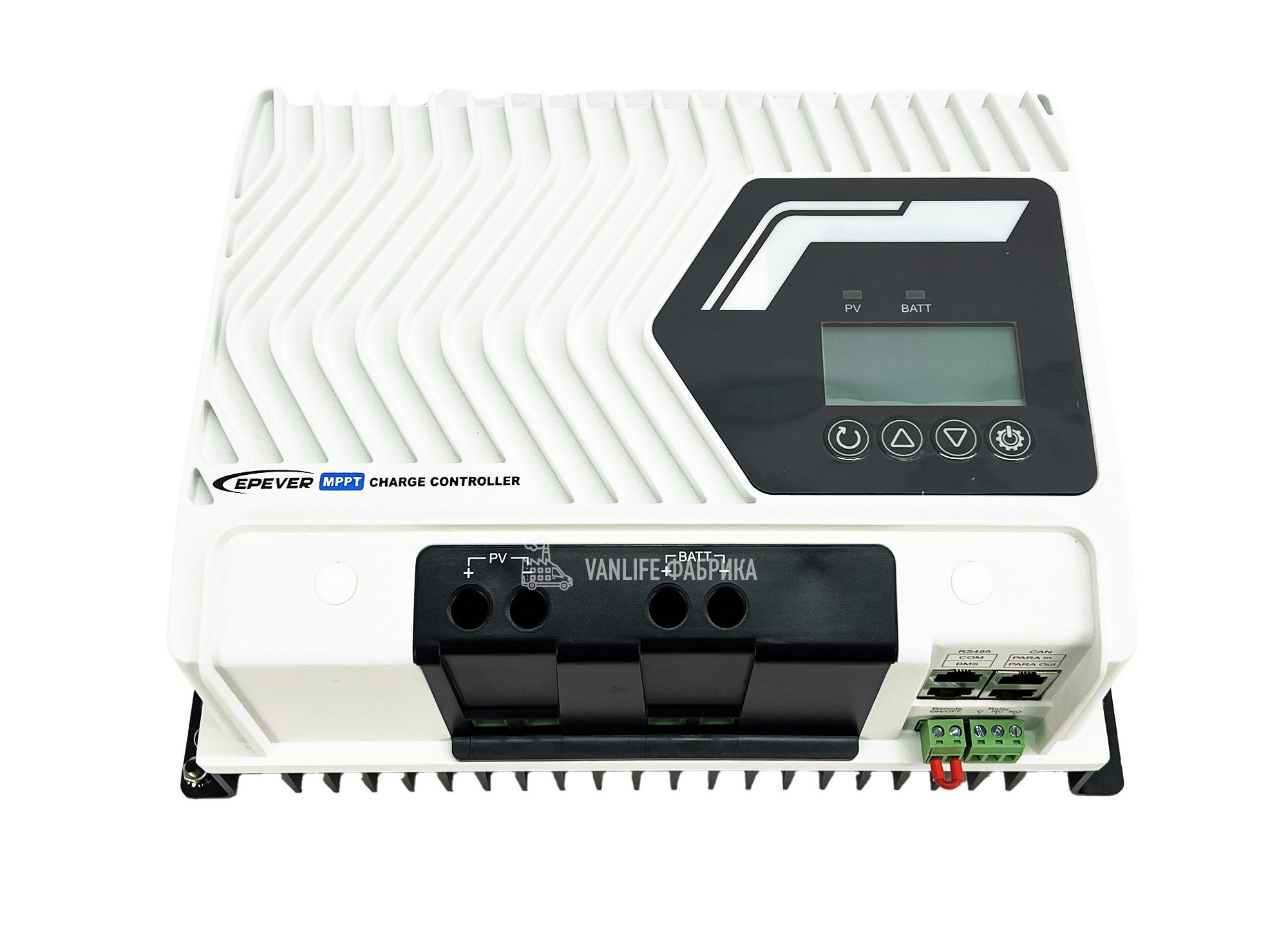

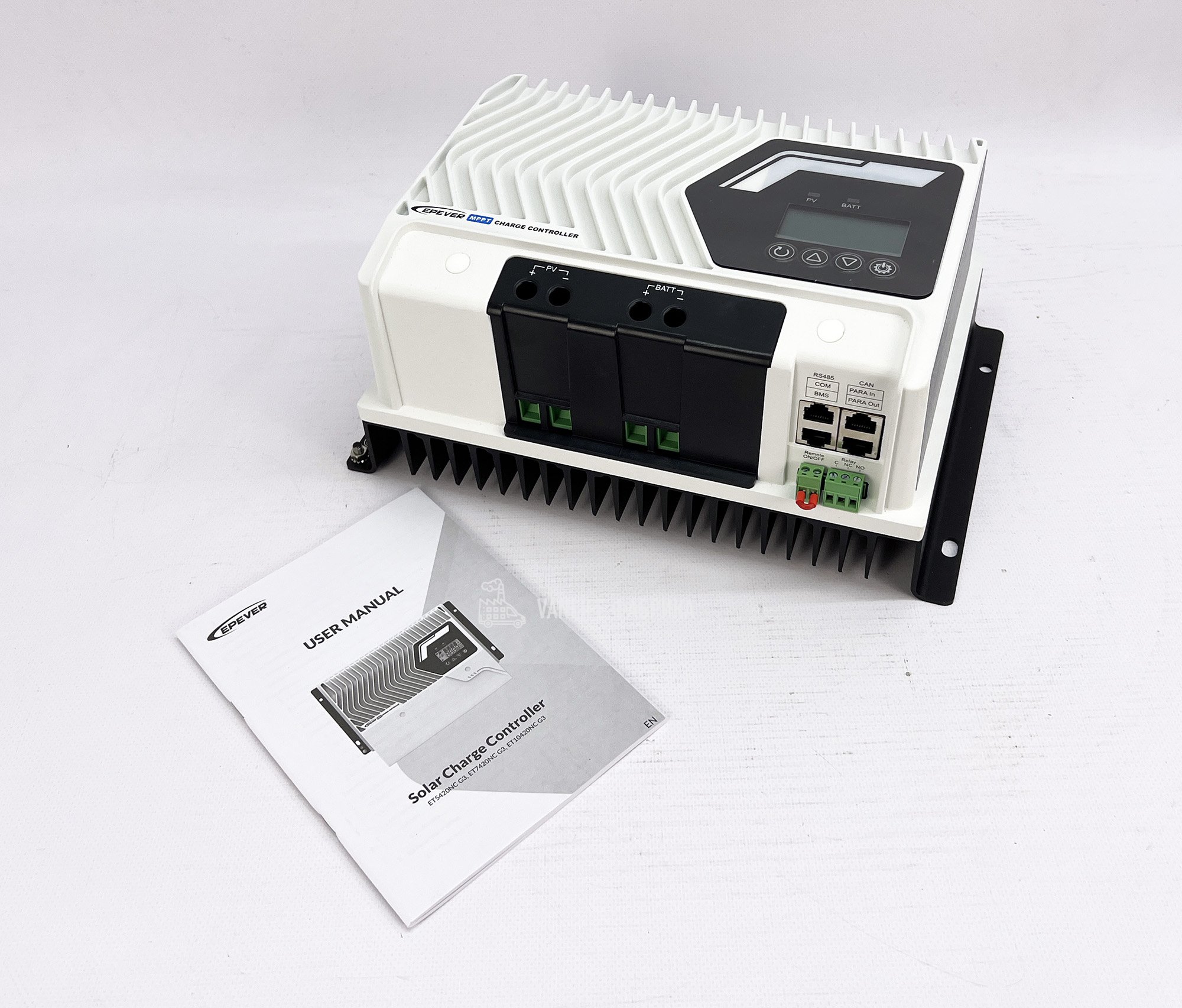

EPEVER IT6420NC G3 — MPPT-контроллер 60 А с одним PV-входом
Контроллер заряжает аккумулятор от солнечных панелей и управляет отдельным выходом нагрузки постоянного тока. Подходит для автономной электрики дома, дачи, автодома или лодки. Поддерживает свинцовые и литиевые АКБ, настройку через встроенный дисплей и подключение внешнего мониторинга.
Систему 36 В можно выбрать вручную в настройках номинального напряжения.
☀️ Один PV-вход для общего массива панелей
IT6420NC G3 имеет одну пару клемм PV «+» и «−» и один вход солнечного массива. MPPT отслеживает рабочую точку всего массива. При параллельном соединении ветви работают при общем напряжении; схемы с двумя независимыми PV-массивами к этой модели не относятся.
Панели соединяют последовательно или последовательно-параллельно с соблюдением пределов напряжения и тока. Ток короткого замыкания подключённого массива — не более 60 А. Эффективность отслеживания MPPT — не ниже 99,5%, максимальный КПД преобразования — 98,1%.
⚡ Мощность заряда зависит от напряжения АКБ
Это номинальные и максимальные мощности зарядки по спецификации. Контроллер ограничивает зарядный ток и мощность; допустимую конфигурацию панелей проверяют также по Voc, Isc и рабочему диапазону MPPT.
🔆 Напряжение PV и рабочий диапазон MPPT
Напряжение холостого хода массива должно быть не выше 180 В при +25 °C и 200 В при минимальной расчётной температуре. На морозе напряжение панелей растёт, поэтому длину последовательной строки выбирают с учётом температурного коэффициента модулей.
При +25 °C диапазон MPPT: от напряжения АКБ плюс 2 В, но выше 28 В, до 144 В. Зарядка запускается при напряжении PV выше 35 В и прекращается при его снижении ниже 25 В. Эти пороги нужно учитывать при выборе небольшого массива для системы 12 В.
🔋 Настройка под аккумулятор
Поддерживаются AGM, GEL, заливные свинцово-кислотные батареи, LiFePO4 и литий-ионные АКБ, а также пользовательский профиль. Зарядный ток можно ограничивать в диапазоне 1–60 А.
Напряжения и температурные ограничения задают по документации батареи. Для связи с BMS требуется совместимый протокол; для ряда батарей применяется внешний модуль BMS-Link.
🔌 Управляемый выход нагрузки
Серия IT имеет отдельный выход LOAD для нагрузки постоянного тока с током до 60 А. Через него можно управлять подключённой линией с учётом выбранного режима работы и состояния батареи.
Напряжение выхода связано с аккумуляторной системой. Инвертор подключают непосредственно к АКБ через соответствующую защиту, а не к выходу LOAD контроллера.
🖥️ Дисплей и мониторинг
LCD и кнопки позволяют просматривать параметры PV, батареи и нагрузки и менять основные настройки. Изолированный RS485 используется для совместимого внешнего дисплея, ПК или дополнительных Bluetooth/Wi-Fi/4G-модулей. Встроенный Bluetooth у исполнения IT6420NC G3 не заявлен.
📡 Расширение системы
Через CAN-порты поддерживается параллельная работа до шести контроллеров одной модели по схеме производителя. Предусмотрены вход разрешения зарядки и сухой контакт для управления внешним оборудованием.

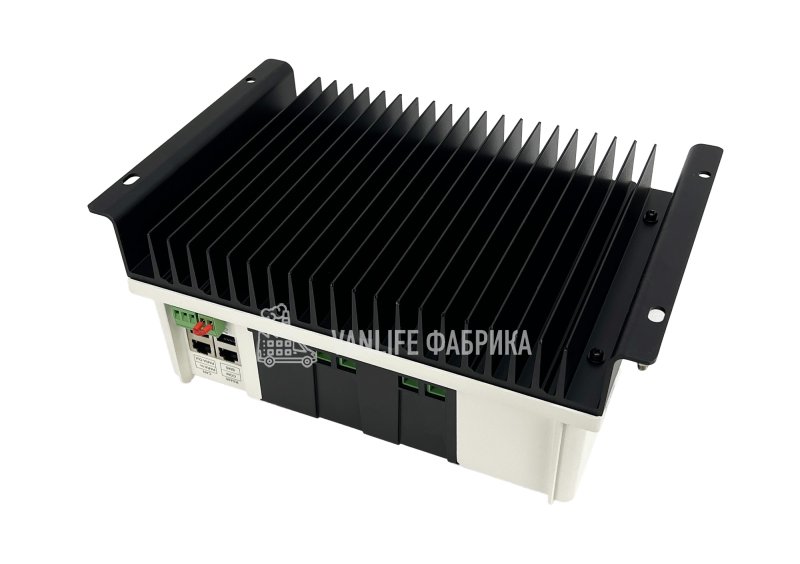

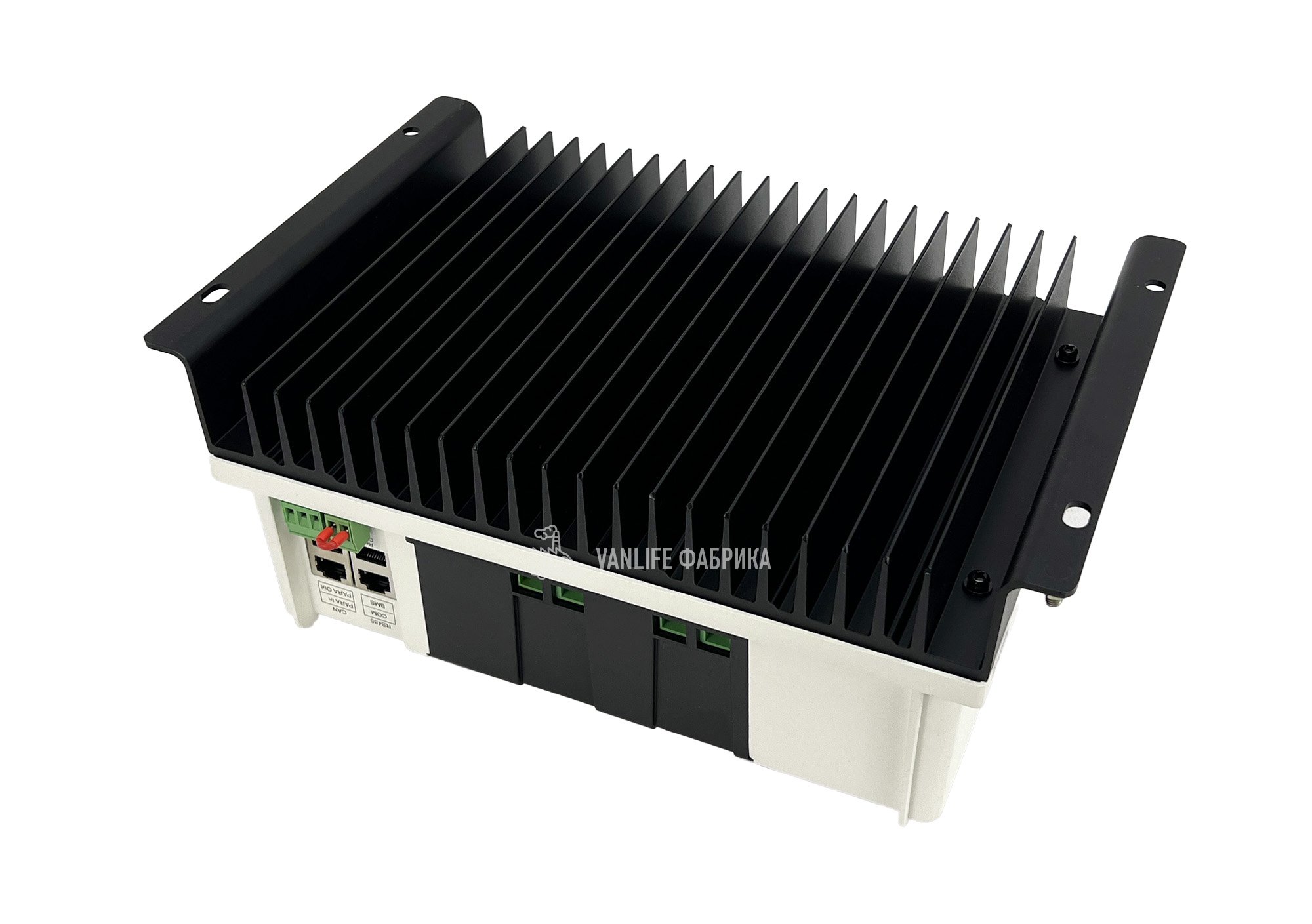

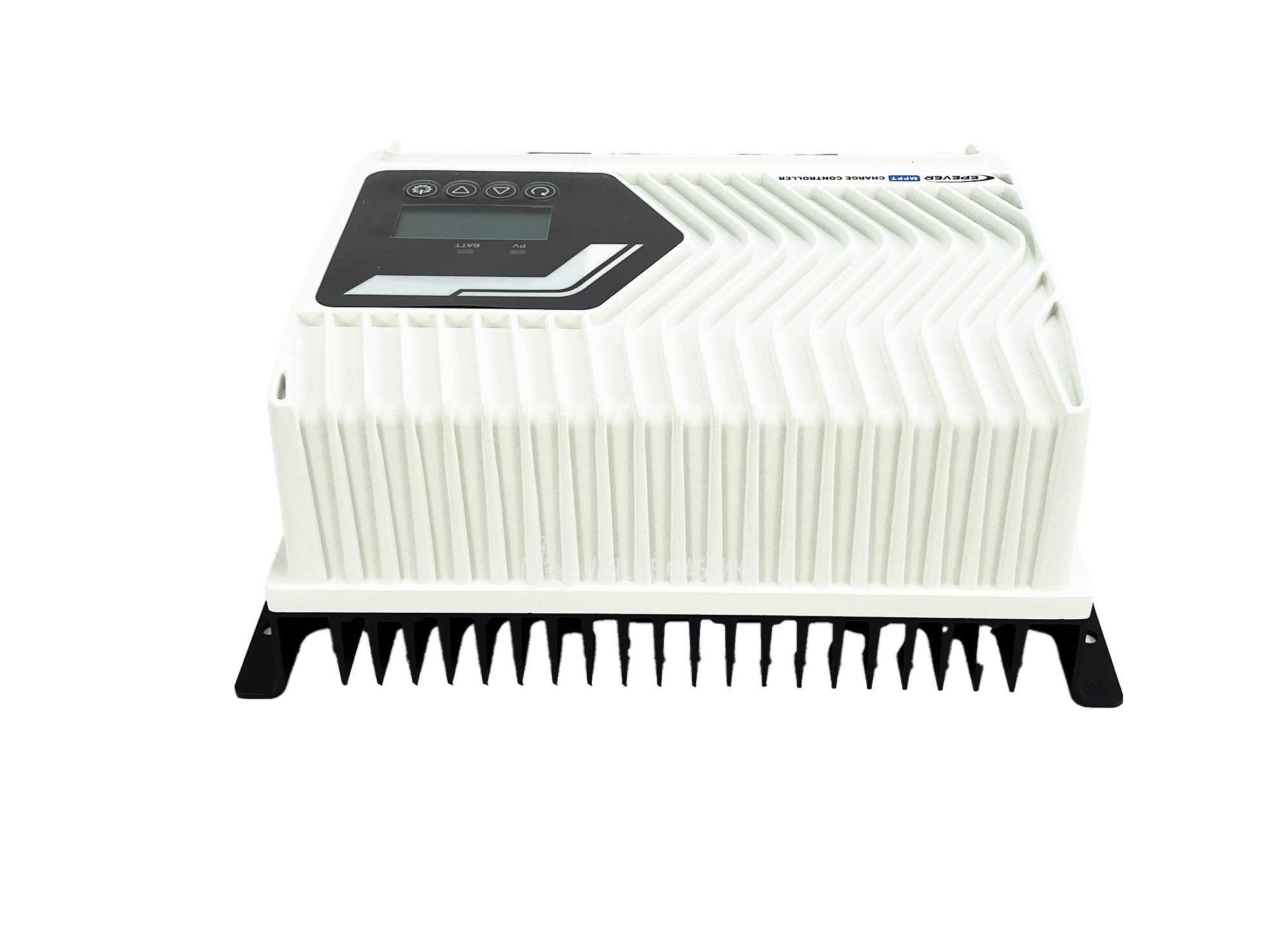

🛠️ Корпус, охлаждение и монтаж
Размер самого контроллера — 320 × 212 × 134 мм, масса — 5,71 кг, защита — IP32. С белым кожухом клемм: 320 × 263 × 143 мм, 5,93 кг и IP43.
Рабочая температура — от −25 до +60 °C; выше +40 °C предусмотрено снижение мощности. Устанавливайте контроллер в сухом проветриваемом месте, оставляя не менее 150 мм сверху и снизу для отвода тепла.
Силовые кабели и внешнюю защиту подбирают по токам цепей и длине проводов. Встроенные электронные защиты и ограничение зарядной мощности дополняют правильно рассчитанную проводку и защитные устройства системы.
