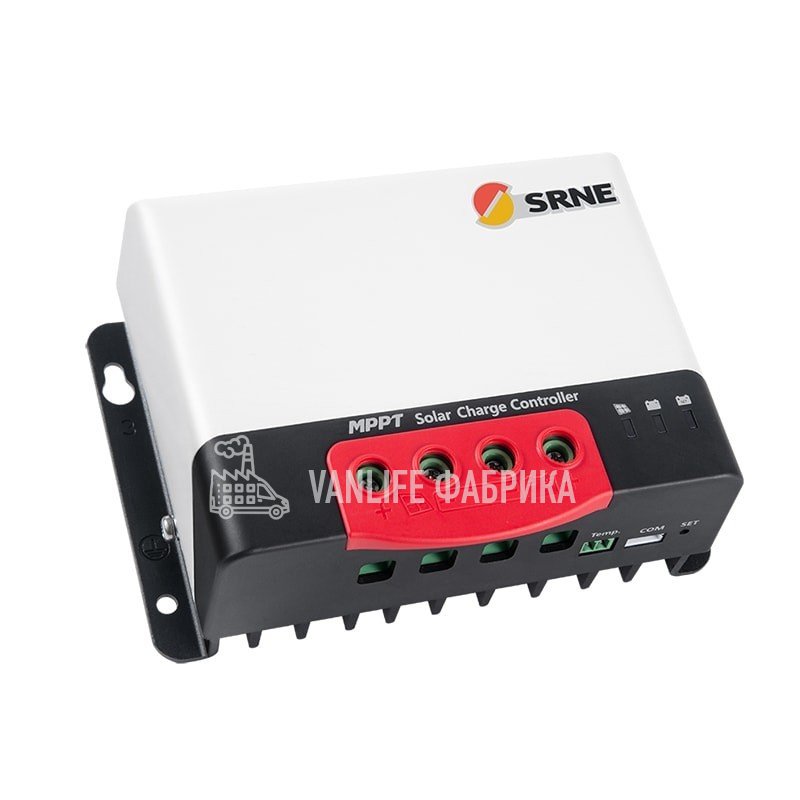

SRNE MC2420N10 — солнечный MPPT-контроллер 20 А
Компактный вариант для небольшой солнечной системы автодома, прицепа или лодки. Контроллер преобразует энергию солнечных панелей в зарядный ток до 20 А для аккумулятора 12 или 24 В. Работает со свинцовыми АКБ и LiFePO4, поддерживает настройку зарядного профиля и подключение выносного экрана.
☀️ MPPT: использовать доступную мощность панелей
Алгоритм PowerCatcher подбирает рабочее напряжение солнечного массива при изменении освещения и температуры. Напряжение панелей может быть выше напряжения батареи: контроллер понижает его до уровня зарядки, увеличивая выходной ток. Эффективность отслеживания MPPT — более 99%, КПД преобразования — до 98%.
Для этой модели мощность панелей — до 260 Вт при АКБ 12 В или 520 Вт при АКБ 24 В. Рабочее напряжение массива должно попадать в диапазон MPPT: от напряжения АКБ плюс 2 В до 72 В.
Напряжение холостого хода PV: не выше 92 В при +25 °C и 100 В при минимальной расчётной температуре. При последовательном соединении учитывайте рост напряжения панелей на морозе.
🔋 Зарядка под тип аккумулятора
Предусмотрены профили для герметичных, гелевых и заливных свинцовых АКБ, LiFePO4 и пользовательские настройки. Для свинцовых батарей доступно автоматическое определение системы 12/24 В; для литиевых выбирают соответствующий профиль и напряжение.
Зарядные напряжения и допустимый ток согласуют с паспортом АКБ. При нехватке солнца ток уменьшается, при избытке доступной мощности контроллер ограничивает его своим номиналом 20 А.
🖥️ Экран и настройка из салона
На корпусе есть индикаторы зарядки, состояния и типа батареи. Для просмотра напряжения панелей, тока и мощности зарядки, температуры и ошибок подключается выносной экран SRNE RM-6.
Экран приобретается отдельно. Связь — через порт COM с интерфейсом TTL; для мониторинга со смартфона можно использовать отдельный совместимый Bluetooth-модуль BT-2.
🔌 В солнечной системе
MC2420N10 заряжает один аккумуляторный банк. Инвертор, холодильник и остальные потребители подключаются к АКБ или распределительной шине через свою защиту. Отдельного управляемого выхода LOAD у этой модели нет.
🌡️ Тихая работа и электронные защиты
Естественное охлаждение без вентилятора удобно для жилого отсека. Предусмотрены ограничение зарядного тока, защита от переполюсовки, повышенного напряжения PV и обратного тока ночью. При перегреве контроллер снижает мощность зарядки.
🛠️ Монтаж и подключение
Габариты — 150 × 105,6 × 61,5 мм, масса — 0,65 кг. Корпус IP32 устанавливают в сухом проветриваемом месте; сверху и снизу оставляют не менее 150 мм для отвода тепла.
Сначала подключают АКБ и выбирают профиль зарядки, затем — солнечные панели. Для отключения порядок обратный. Силовые линии защищают предохранителями или DC-автоматами, кабель подбирают по току и длине. Для LiFePO4 заряд при низкой температуре должна разрешать BMS аккумулятора.
